Philips PM2436 DC microvolt meter

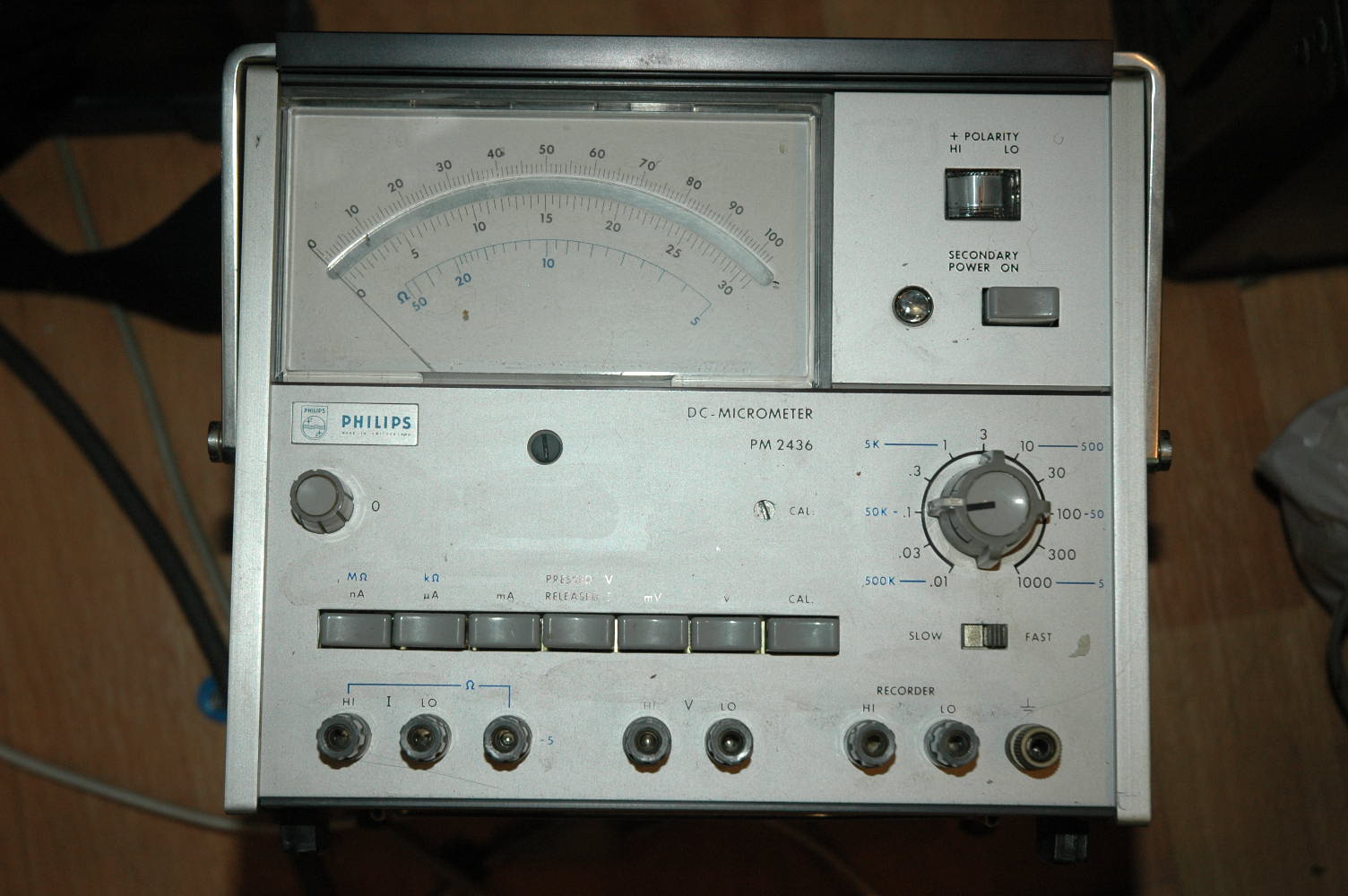

Een Philips PM2436 DC micro-volt meter. Hij kan vanaf pA stroom en vanaf uV spanning meten maar ook weerstand tot in de tera ohms.

De referentie batterij was leeggelopen en heeft een stuk print aangetast. Die batterij is een Kwik batterij en die worden niet meer gemaakt. Die cel is alleen nodig voor zelfcalibratie. hij werkt dus prima zonder.

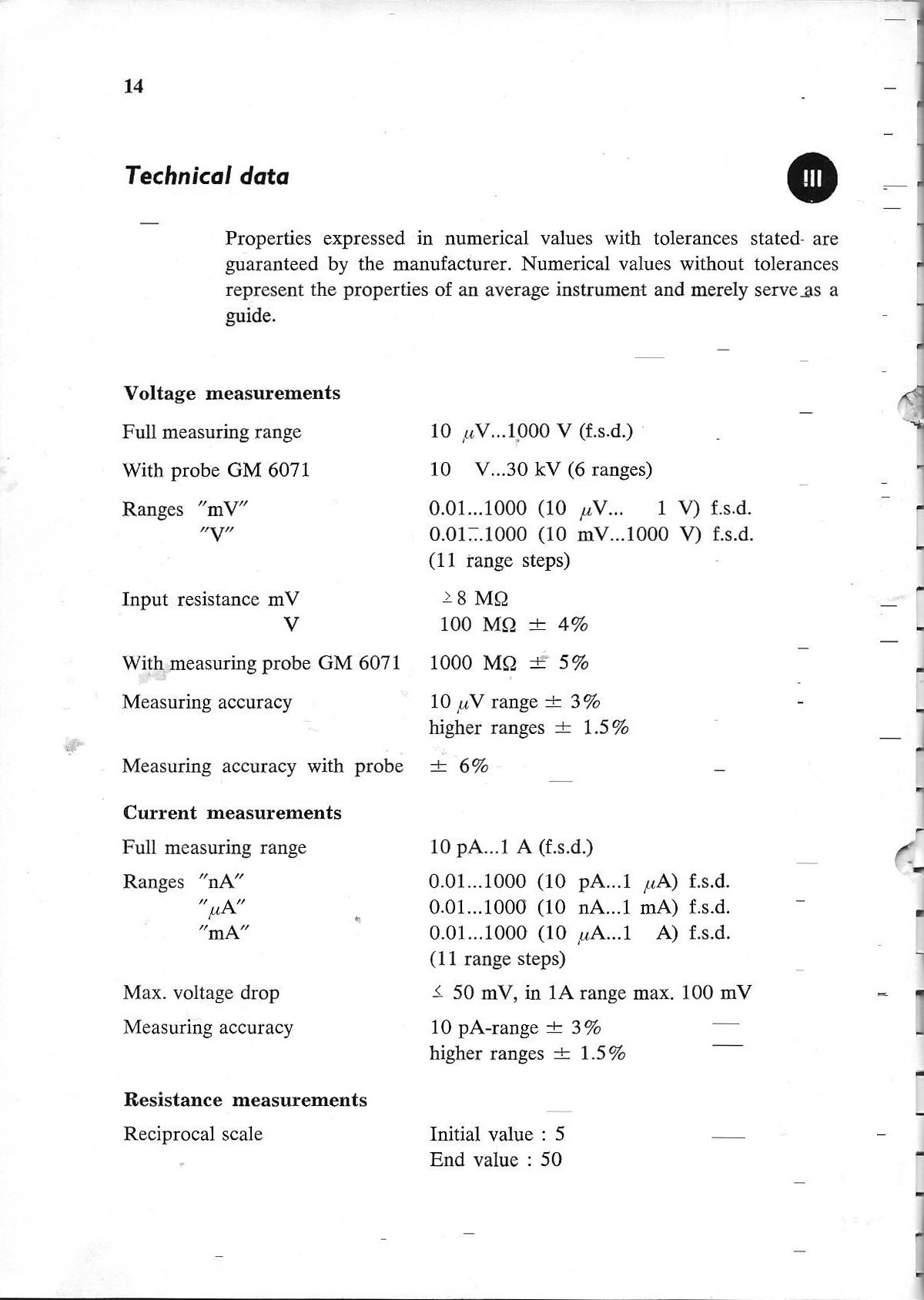

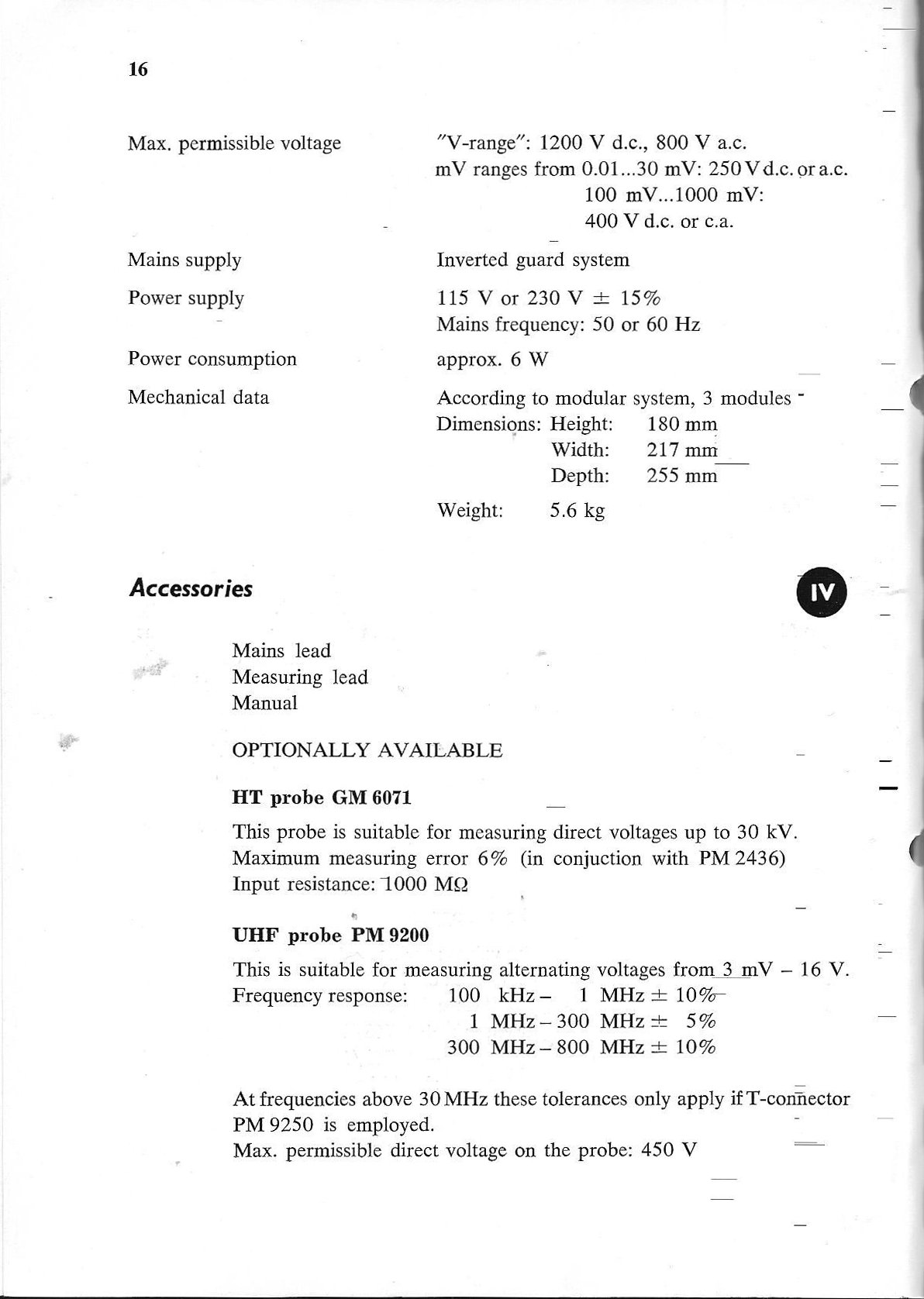

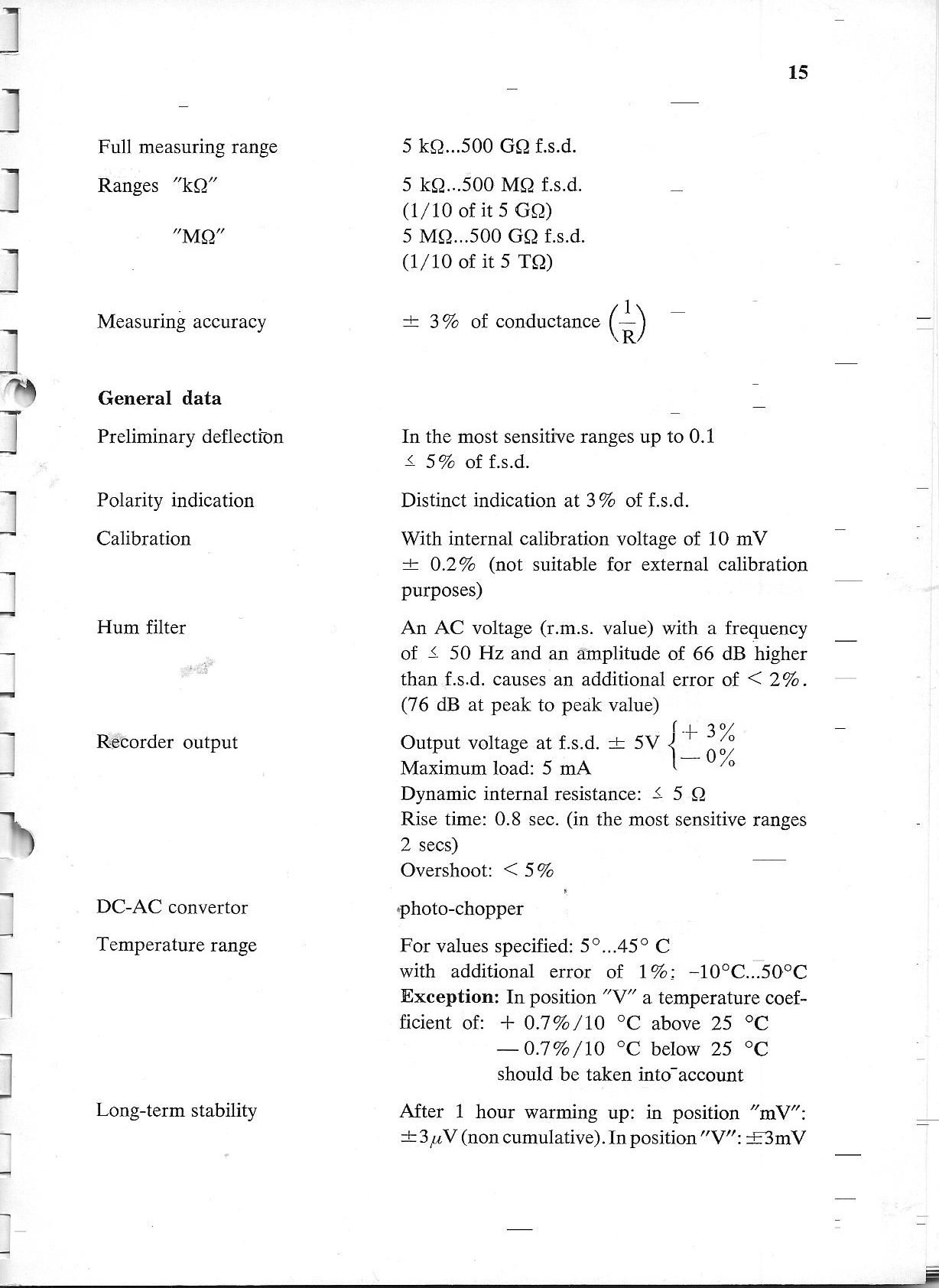

pm2436_manual

Hij had twee defecte zener diodes in de voeding en er zaten wat slechte condensators. na het goed reinigen van de printplaat , guarding en schakelaars doet hij het weer perfect.

Het is een zogenaamde electrometer. Net als de Fluke 845AB werkt deze ook met een photochopper.

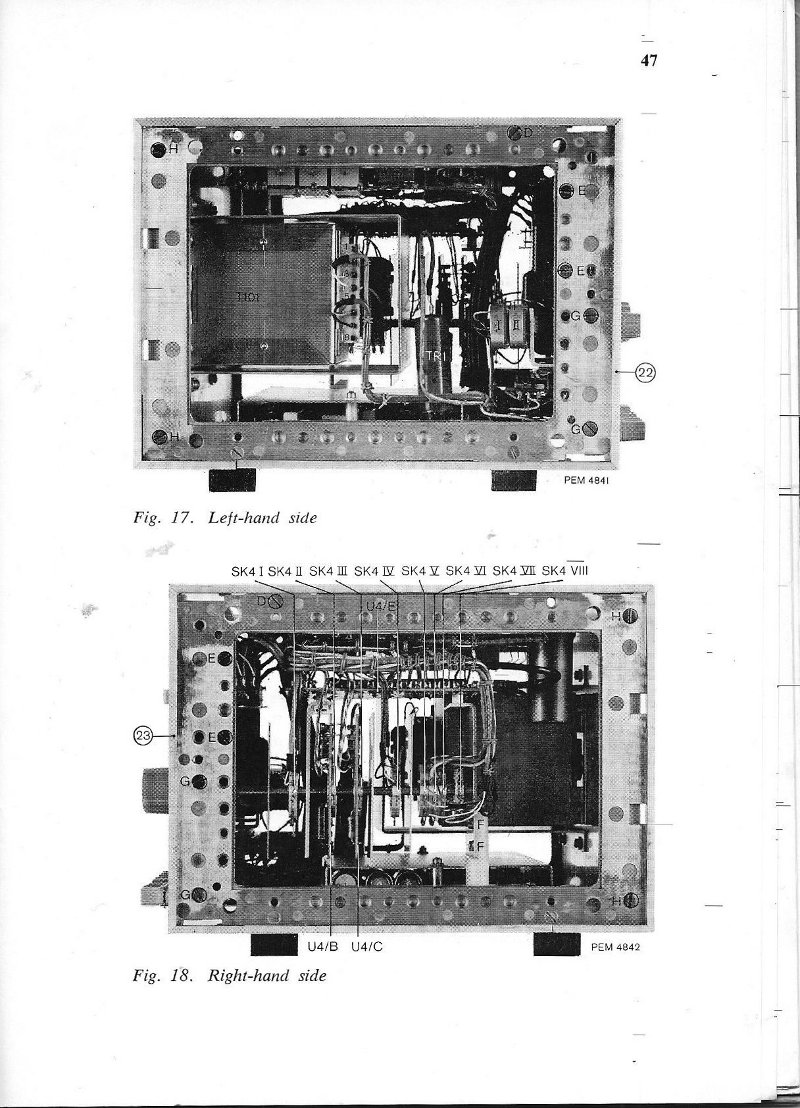

van binnen uit het manual
