Deze SA is naar een vriend toe in ruil voor een Tek SA

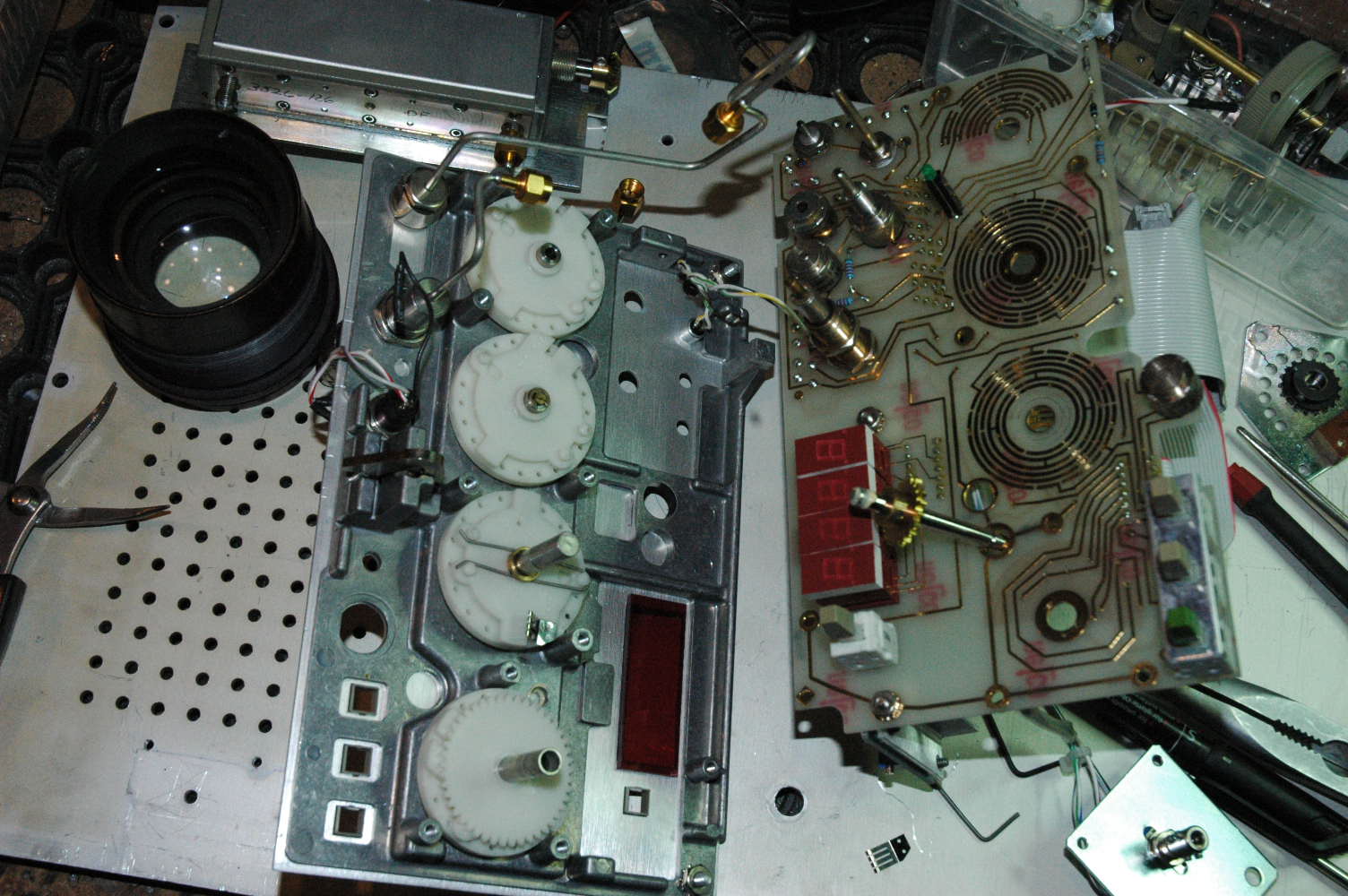

Dit is de achterkant van het front. De schakelaars hebben zoals veel HP’s deze lipjes en als de herfst er aan komt vallen ze er af. Ik ga proberen hier iets voor te fabriceren. Als het lukt zal het hier vermeld worden met hoe dat te doen daar het blijkbaar vaker voor komt. Ik heb het al een paar keer gezien maar daarbij waren de contacten nog te vinden. Bij deze HP helaas niet.

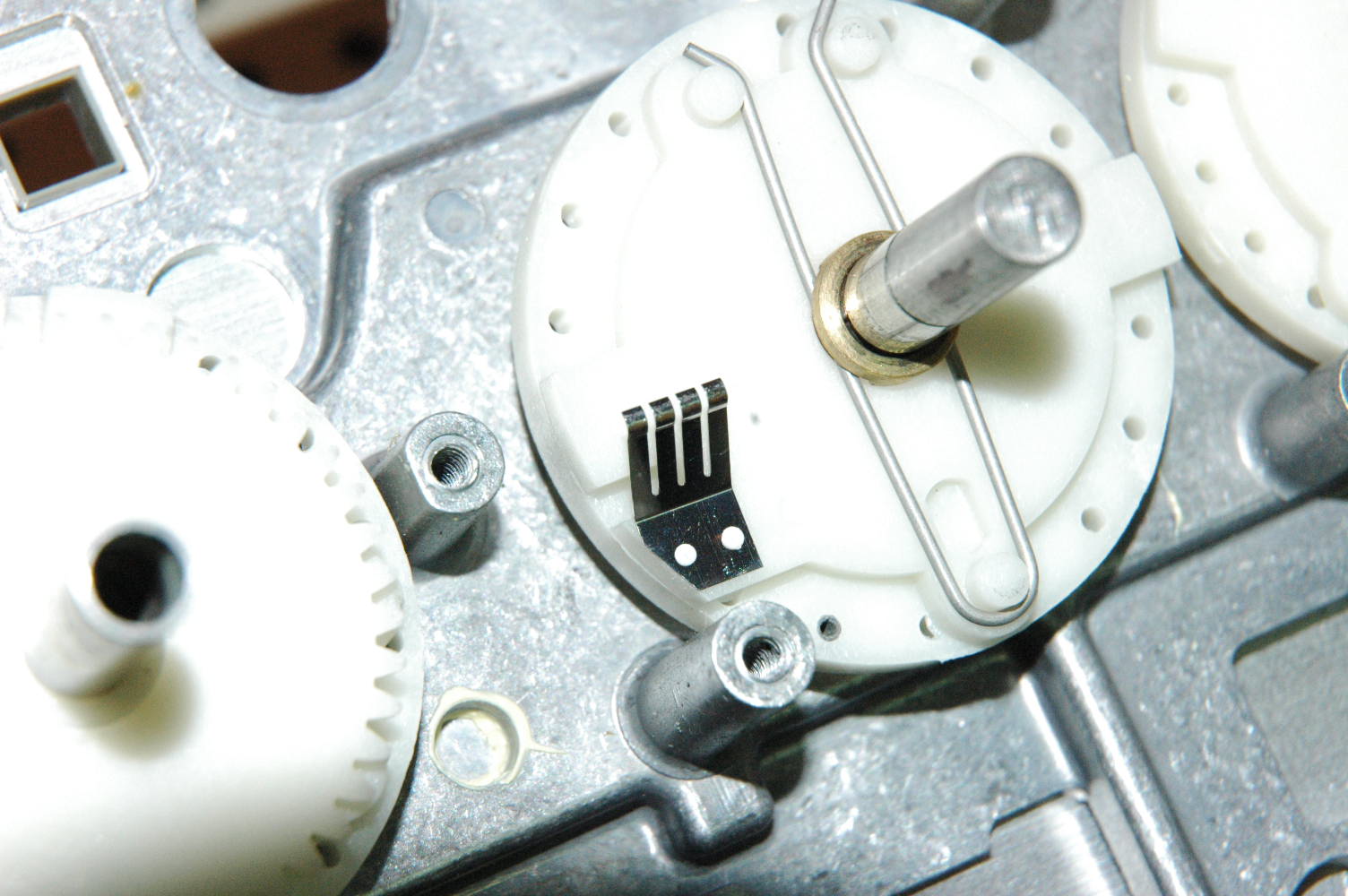

Ik heb de binnenkant van een paar printplaat relaisen eruit gesloopt. Deze contacten op een stukje afschermblik gesoldeerd en dat met epoxy op het wiel gelijmd.
Ik heb de binnenkant van een paar printplaat relaisen eruit gesloopt. Deze contacten op een stukje afschermblik gesoldeerd en dat met epoxy op het wiel gelijmd.

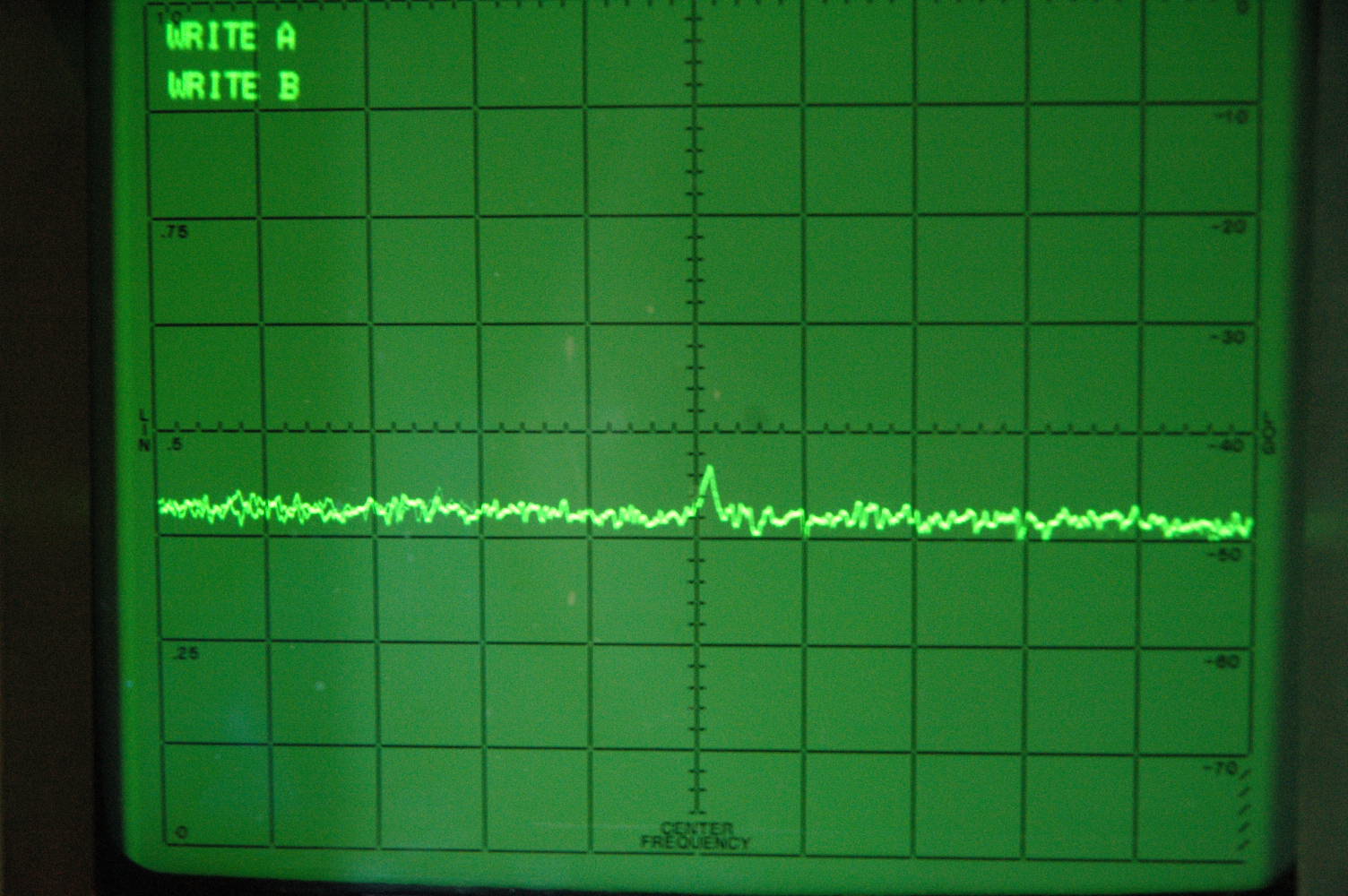

Dit is een signaal van -107 dBm van de meetzender. Hij ziet nog net het topje. De specificaties geven 30dBm tot -110dBm op. Dat klopt dus aardig.
___________________
Een SA calibreer je op de volgende manier: (met dank aan Rene)
Maak mbv 20MHz kristaloscillator en een 2-deler, een 10MHz blok.
Via verzwakker naar scoop en dan weer verzwakker en tenslotte naar SA.
Meet op de scoop de amplitude, reken dat om in dBm en tel daarbij de laatste verzwakker bij.
Dan komt het lastige.
Op de SA zie je nu alleen oneven harmonischen.
De eerste harmonische is 3x zo groot als de 3e, 5x zo groot als de 5e etc.
Dus de 3e is 3x zo klein als de 1e, de 5e is 5x zo klein etc.
Of een blok is sin( x ) + 1/3 sin ( 3 x) + 1/5 sin(5 x)+ …..
Ong de eerste 10 termen benaderen een blok redelijk.
1+ 1/3 + 1/5 + 1/7 + 1/9 + 1/11 +1/13 +1/15 + 1/17 + 1//19 = 2,13
Dus het vermogen van de 1e harmonische is 1/(2,13) van het totaal wat de scoop in dBm aangeeft (+verzwakkers etc.)
Je kunt ook een sinus gebruiken . Maar dat is wat lastiger af te lezen op je scoop.
