Tektronix 7704

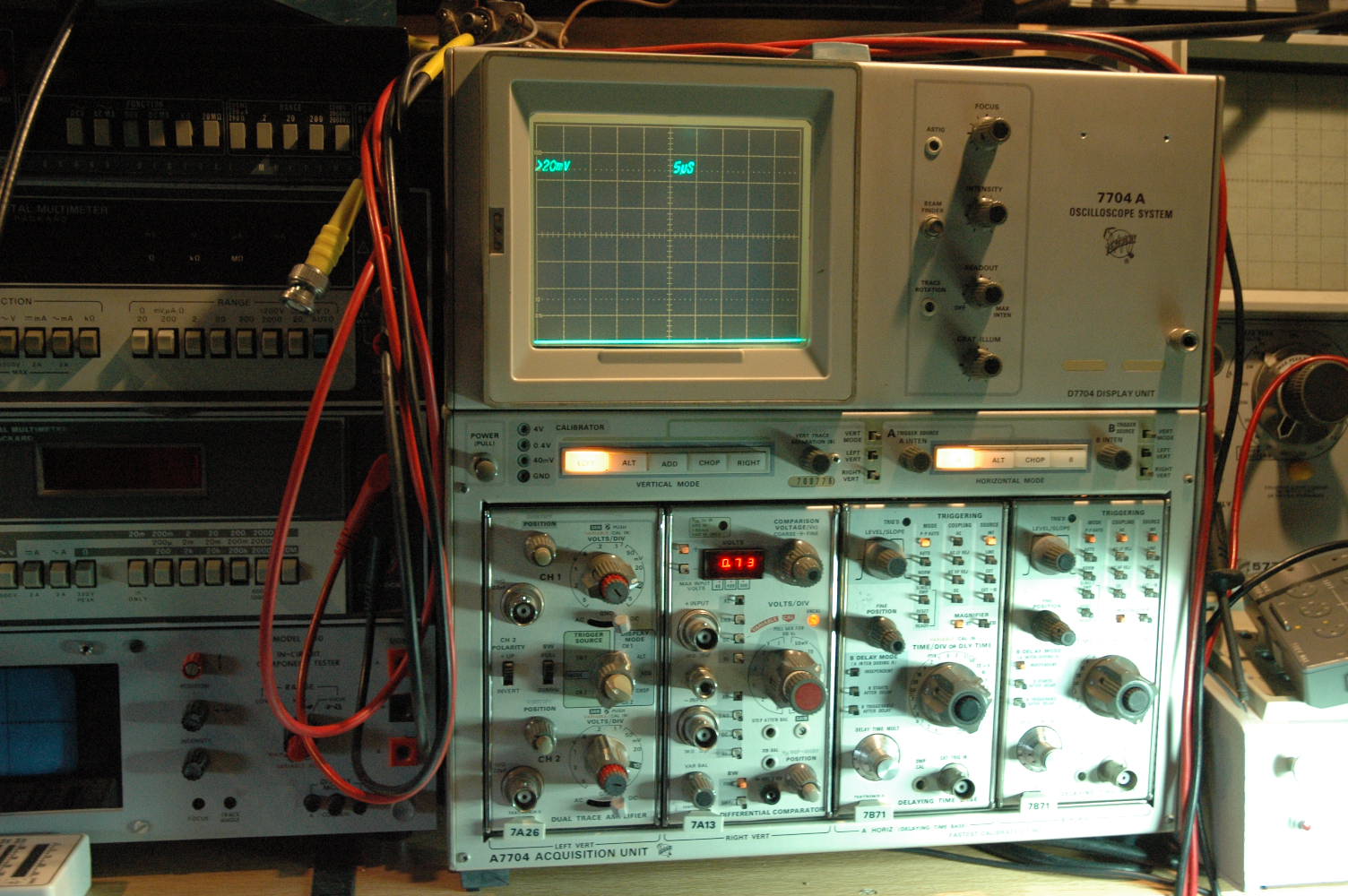

Dit mainframe kan normaal 200MHz aan. Alleen heeft deze de puls respons optie en gaat tot 280Mhz. Ik heb een aantal plugins erbij. De verticale plugins zijn 7Axx plugins en horizontaal heten ze 7Bxx. In de vier ruimtes kun je stoppen wat je wil. Je kan dus een 7B in een vertikaal vak duwen. Dat gaat niet kapot maar geeft wel andere effecten, bv een tijdbasis die dan verikaal loopt, dat kun je gebruiken, bv voor X,Y mode.
Plugins voor de 7000 serie

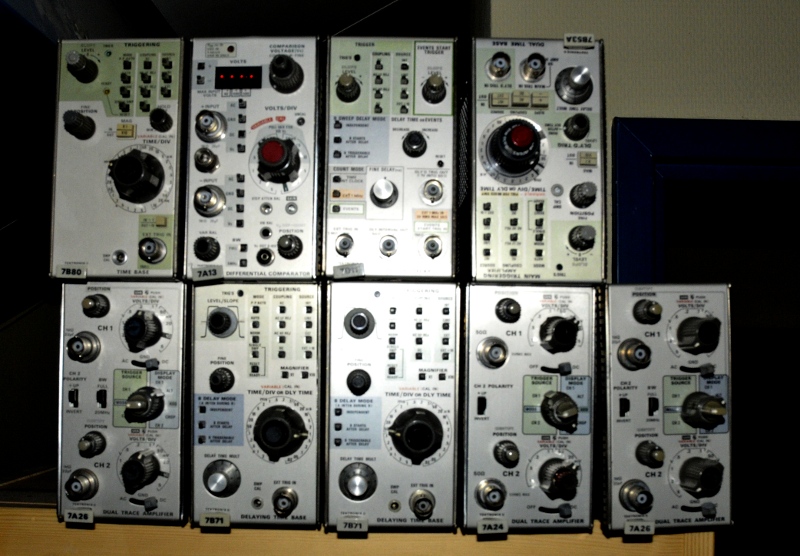

Hier zie je de 7B80 een 400MHz tijdbasis, daarnaast een van de twee 7A13, dat zijn 75MHz diff amps. Daarnaast een Digital delay, de 7D11. Erg makkelijk. Nu kun je net als bij een digitale scoop over een heel groot stuk “inzomen” Een 7B53A, een gewone 100MHz tijdbasis. Daaronder de 7A26, een 200MHz standaard verticale versterker, de 7B71 is de 200Mhz X versterker met delay, de 7A24 daarnaast heeft 50 ohm ingangen. Niet op de foto is nog een tweede 7A24, een 7D15 counter unit, nog twee 7A26 en een 7B53. Verder heb ik nog 4 plugins met werk liggen. 2x 7A26 en 2x 7B71.
Deze scopen waren bedoeld als laboratorium werkpaarden. dit in tegenstelling tot bv de bekende 465 welke voor veldwerk was bedoeld. De 7000 serie was een door ontwikkeling op de 500 serie buizen mainframe scopen. Er is ook nog een eenvoudigere serie mainframes, de 5000 serie. De 7000 is erg lang gemaakt van eind jaren 60 tot begin jaren 90. De eenvoudigste was dacht ik iets van 50 MHz, de top was een 1 GHz scoop. De beeldbuis en plugins bepalen de bandbreedte. Een 200MHz versie haalt met 400Mhz plugins niet veel meer dan 200MHz omdat de beam het dan niet meer bijhoudt. Maar een 200MHz scoop haalt ook geen 200 MHz met een 50Mhz plugin.
