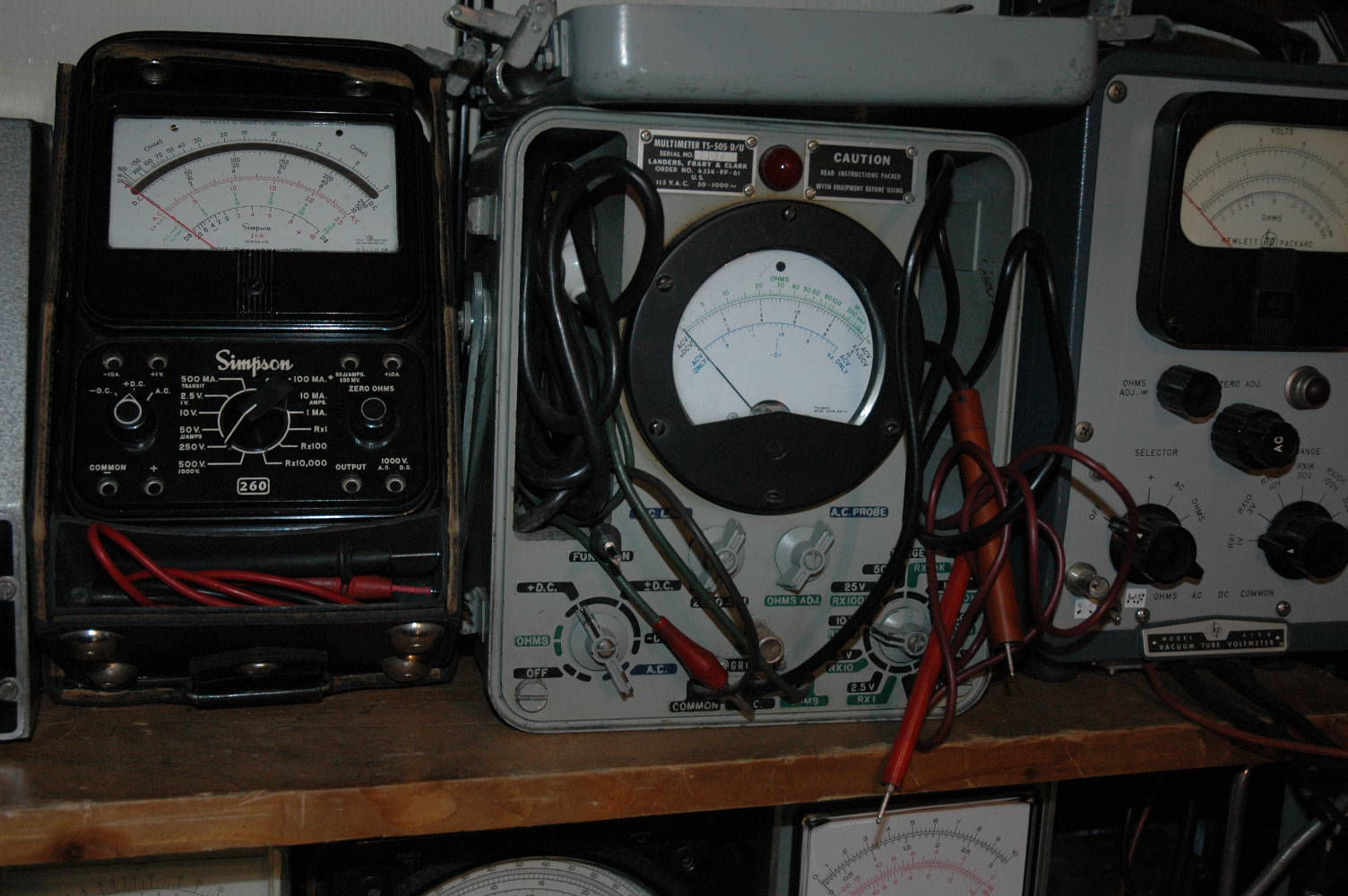

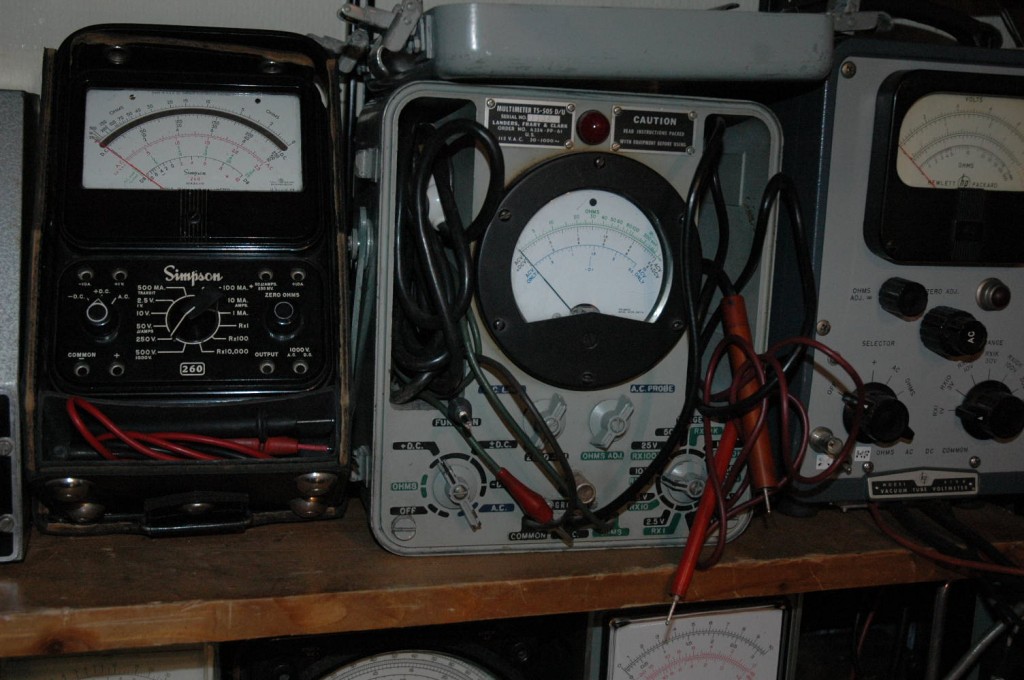

TS505D/u multimeter US army

Deze meter is van het amerikaanse leger geweest. Hij heeft 7 op lage spanning werkende buizen en op de DC probe kan een een diode meetkop woeden bevestigd.

Dit ontwerp dateert uit begin jaren 50. Het schijnt een van de beste buisvoltmeters te zijn die ooit gemaakt is.
Hij is waterdicht en super stevig gebouwd in een aluminium kast. Voor gebruik in zware omstandigheden. De binnenkant is vochtwerend en schimmelwerend behandeld. Er zitten geen elco’s in en ze zijn zo gemaakt dat ze in het veld eenvoudig te repareren zijn. Zelfs het glas is te vervangen.

Meetbereiken:
– 1 Ohm to 1 GigaOhm
– DC vanaf 0.05V en volle schaal 2.5V tot 1KV
– geballanceerd meten met meternaald in midden schaal +/-1.25V tot +/-250V
– AC RMS vanaf 0.05V en volle schaal van 2.5V tot 250V RMS ( 30Hz tot 5MHz )
– AC/RF meten van 0-40V RMS (1-500MHz met bijbehorende diode meetkop)

Hij werkt op 110V/24W, 50 tot 1000Hz (ivm vliegtuigen, generators enz)
5% preciesie na 10 minuten warming up., bruikbaar na 1 minuut. Dus niet zoals bij de HP of avo dat je dan om de paar minuten de nulstand weer moet bijstellen. Hij weegt ongeveer 7 kilo.

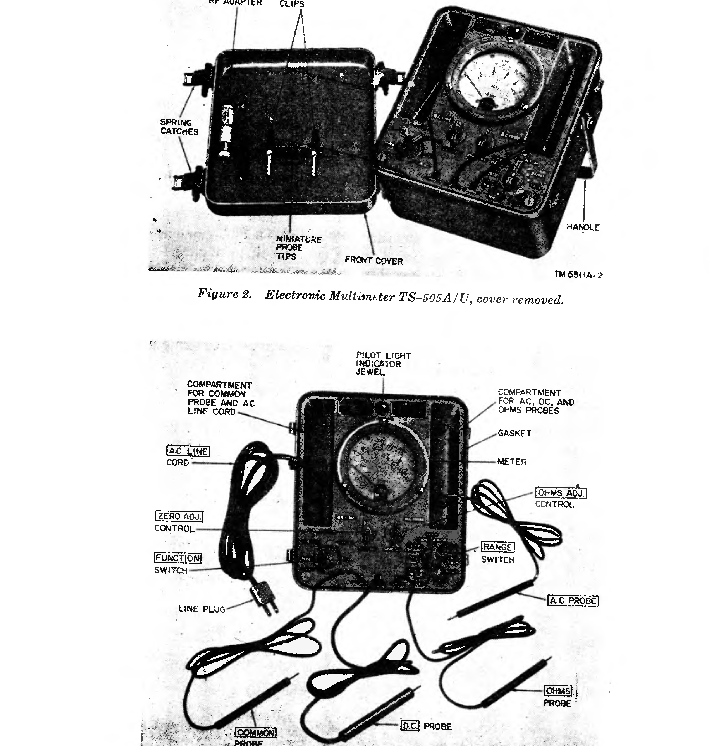

Ik heb manual en schema:
