Deze voeding is uit de Electuur halfgeleidergids uit 1974.

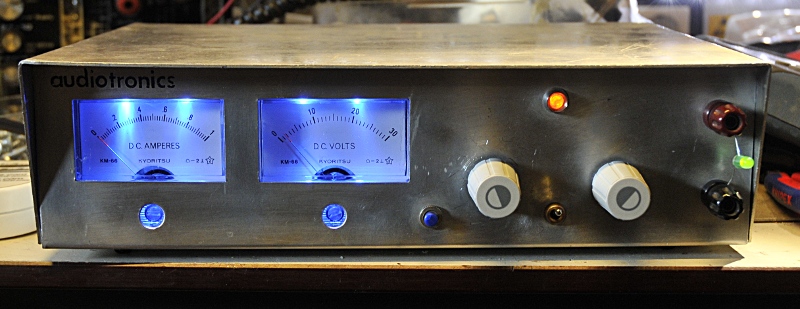

Gepimpte versie
Deze voeding kreeg ik van iemand voor het kastje. De meters lagen er los in te bengelen, een paar vergeelde knopjes en verder onbekend. Binnen in bleek een netjes opgebouwde Electuur voeding te zitten. Tenminste ooit netjes opgebouwd en naderhand er wat bij geknutseld. De voeding deed het niet. De hulpspanning bleek er uit te liggen. Oorzaak was zo gevonden. Twee defecte 1n4148 diodes. Deze waren als gelijkrichter gebruikt en om minder rimpel te krijgen hadden ze de elco van 470 naar 4700 uF verhoogd. Verder twee aangebrande weerstanden. Ik heb die elco naar 1000 uF gebracht. De uitgang beveiligd met een 35 V 30A transzorb en diode in sper en een gas arrestor. Beter save dan sorry. Verder wat extra ontstoring en een 100pF speed-up Ctje over de stroombegrensregeling . Verder de voeding zwevend gebouwd en de kast geaard. De min zat nu via de afvlak elco behuizing aan massa. Ook een extra koelprofiel achterop gemonteerd.

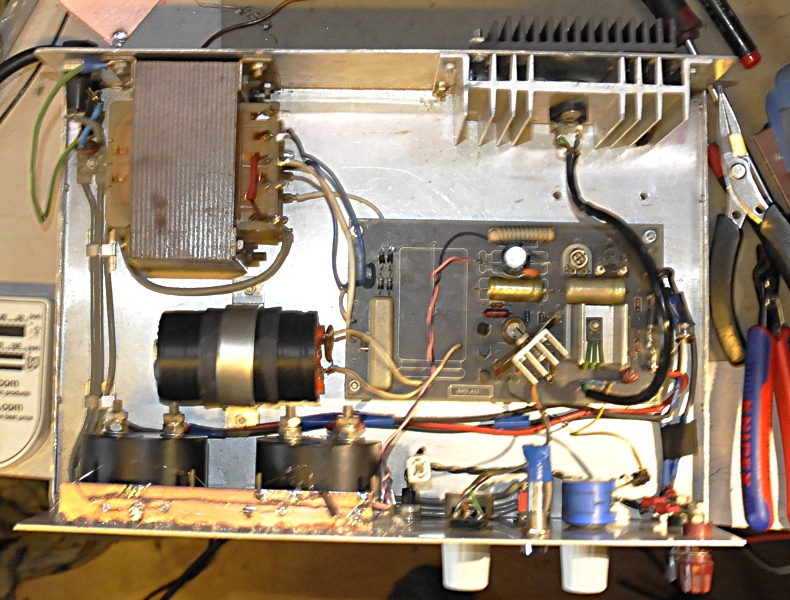

De binnenkant
De FET van de stroombegrens regeling werd mij te warm. Prima als bescherming maar niet voor CC mode. Daar zit nu een grote koperen vin op met extra blokje ipv het koelsterretje. De meter gaat tot 1A en 30V maar de voeding loopt tot 34V en bijna 2A
Op de dynamische load geen rare over en undershoots . De spanningsregeling kan het goed bijhouden. Bij 10V en 800 mA geeft hij bij constante load een 10mV 100Hz rimpel.

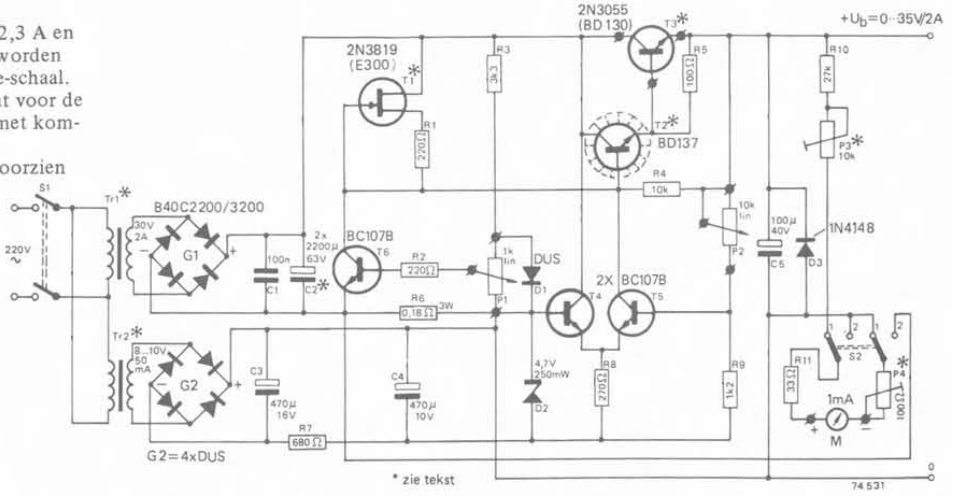

Het schema, ik neem aan dat ze daar na bijna 40 jaar geen probleem mee hebben.
Ik heb er natuurlijk ook aan gemeten.

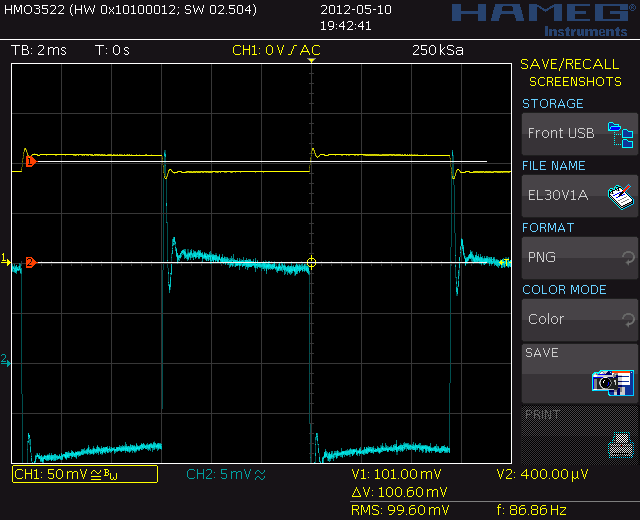

10V en 1A in CV mode
Bij 10V en 1A is er een 20mVtt rimpel (blauw). Dat is 0,2%) Er is gemeten met een 1KHz filter. De gele trace is de stroom. 100mV=1A

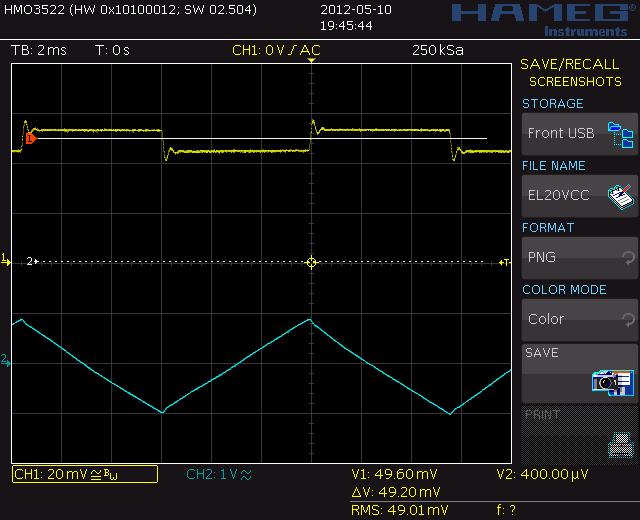

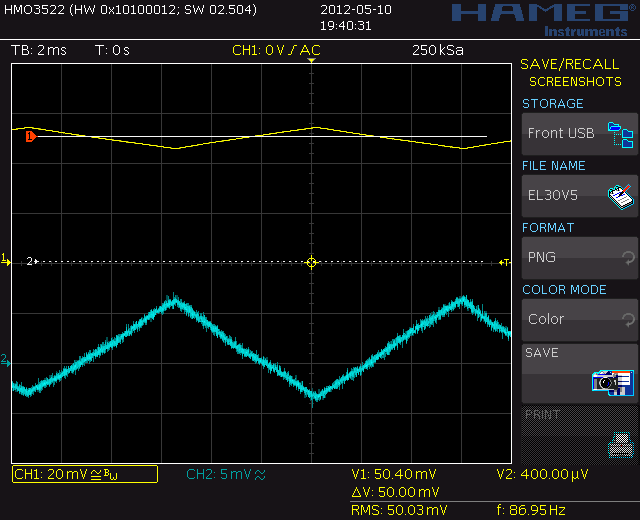

30V 500mA bij driehoek modulatie
30V en 500mA driehoek modulatie geeft een 10mV rimpel. (0,03%)

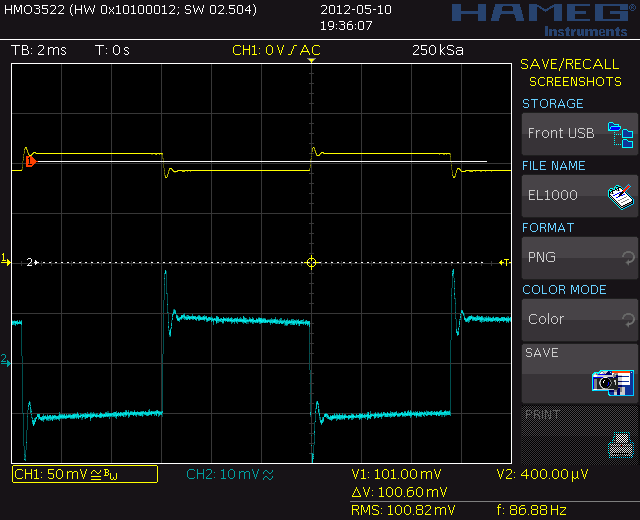

30V 1A blokgolg modulatie
Vol gas, 1A en 30V, eigenlijk half gas want het ontwerp moet 2A halen, de meter gaat echter maar tot 1A en de trafo heeft 2A opdruk. 20mV rimpel, (0,067%) Best netjes.
Maar wat zou hij doen in CC mode.
30V en 1A ingesteld in CC mode, spanning is dan 20V en 1A blokmodulatie
De voeding stond op 30V en 1A ingesteld. Daarna via CC mode hem op 500 mA begrensd rimpel wordt nu nu 2V bij een 20V spanning (10%)
