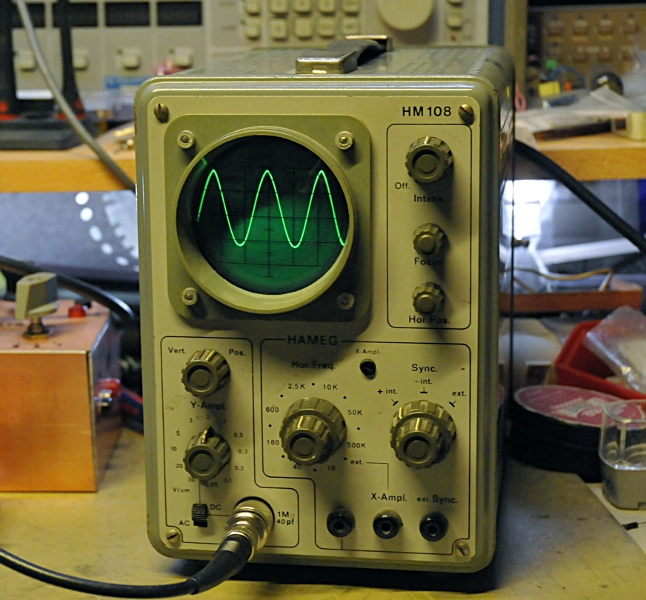

Weer een schattig klein scoopje erbij. Een Hameg HM-108 uit 1964.
HM-108 uit 1964
Hij heeft een bandbreedte van 7 MHz op 6dB (scopen worden normaal op 3dB opgegeven) Dat is in dit geval 5MHz op 3dB. De tijdbasis is op twee manieren afwijkend. De tijdbasis wordt niet in tijd weer gegeven maar in frequentie en de knop staat op een stip tussen twee waarden. Met de uitstekende tijdbasis knop kun je dan bv van 10K tot 50K regelen. Geen echt gecalibreerde tijdbasis dus. Vooral ook om dat je om een stilstaand beeld te krijgen niet kan triggeren maar de sync knop en de frequentie knop beide moet gebruiken. Je kan dus geen frequentie meten, alleen golfvormen bekijken.

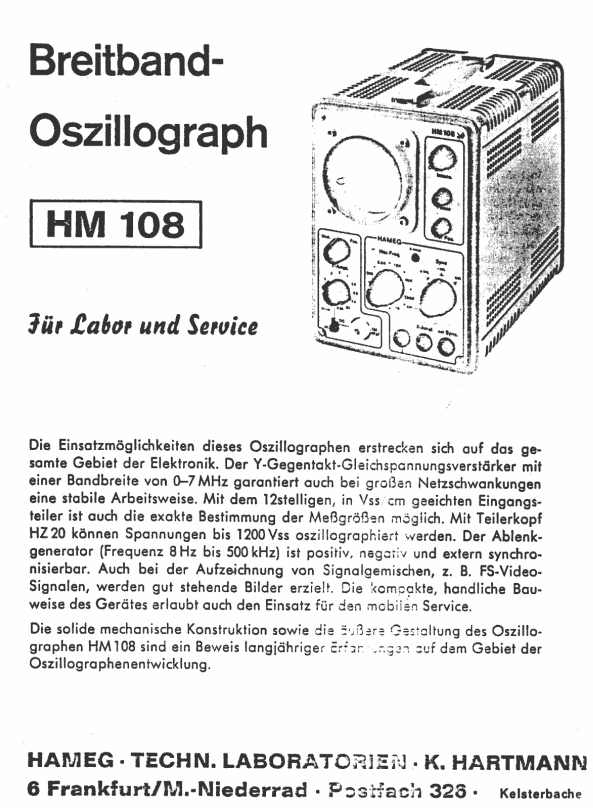

Eerste pagina manual

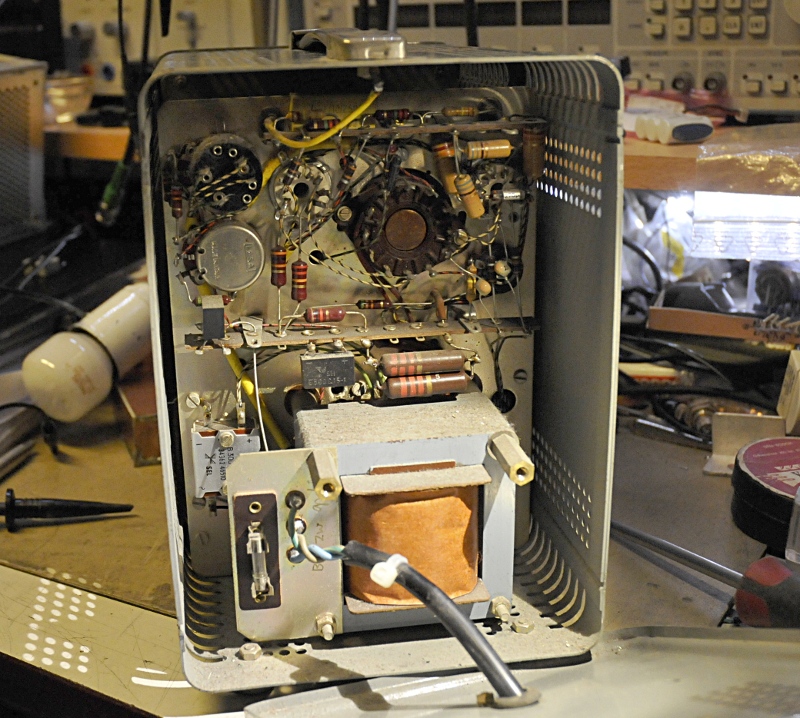

De achterkant

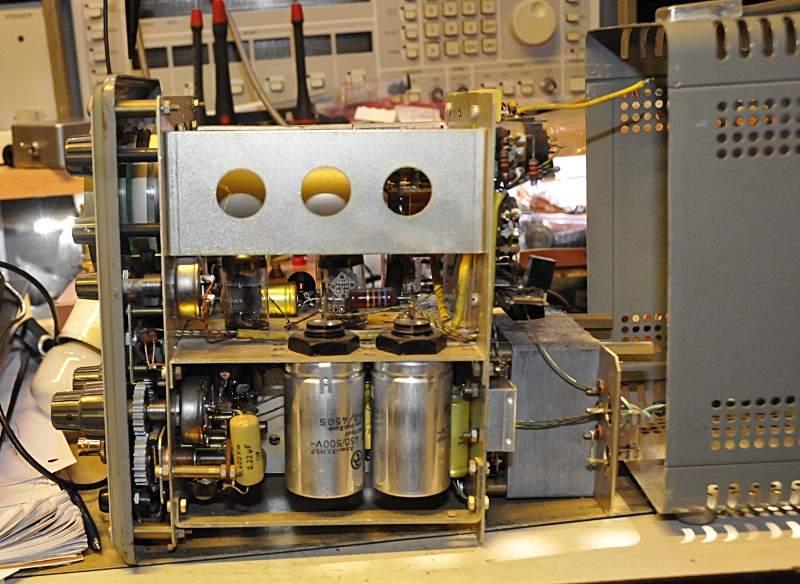

Zijkant, de elco's zijn "prominent" aanwezig

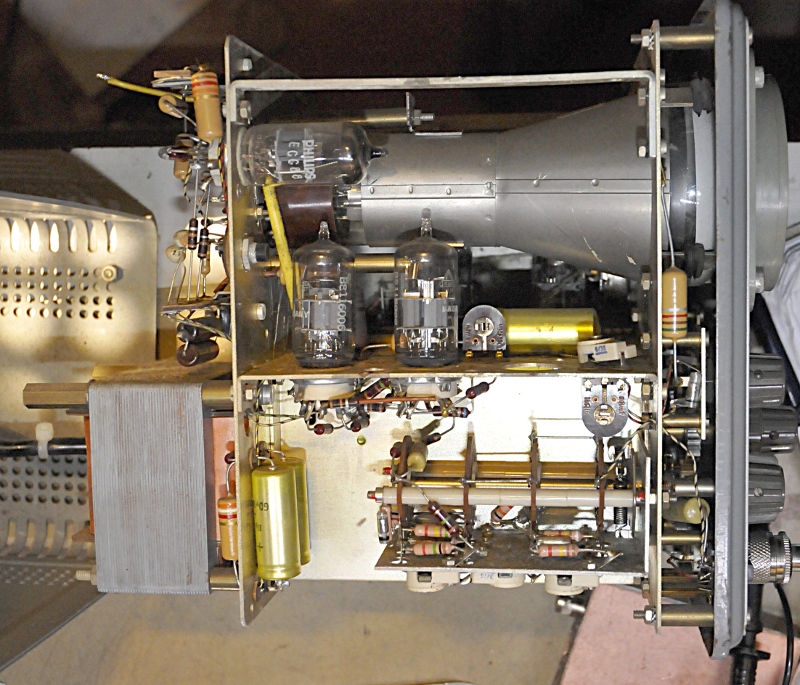

De beeldbuis kant
Een paar buisjes, dikke trafo en een handje klein spul, meer heb je niet nodig voor een scoopje

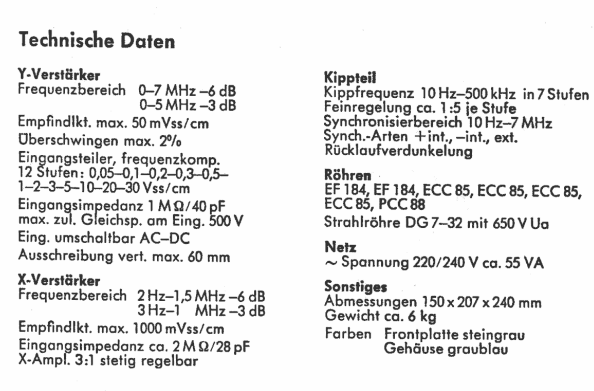

De specs

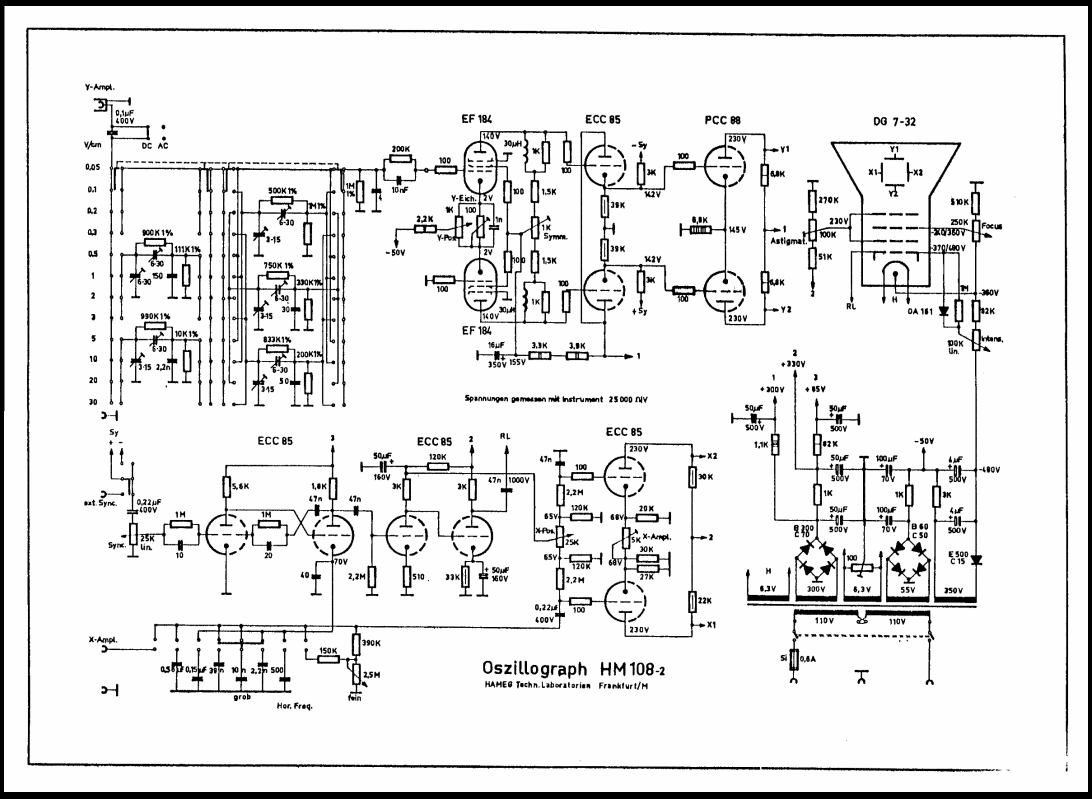

Het schema
