Tektronix had een erg handig en mooi systeem in de jaren 70 en 80. De TM500 reeks. Je kon kasten met voeding kopen waar je diverse plugins in kon duwen. Er waren 1 slot tot 6 slots cabinetten.

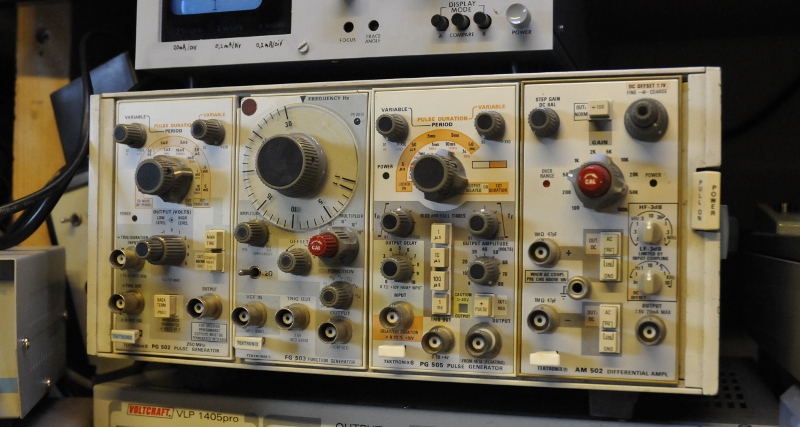

TM504 met inhoud
In dit rack kon je van alles kwijt, er waren voedingen , generators, multimeters, counters en nog veel meer. Ik heb hier de:
PG502, 250MHz pulsgenerator met een Tr van < 1 ns.
FG503, Een 3 MHz functie generator. Ik heb er twee. De gene die hier inzit heeft een niet originele schakelaar (denk ik) hij verzwakt het signaal ongeveer 25x. Er zit een sweepingang op de generator zodat je er twee samen kan gebruiken voor FM modulatie of sweepen.
PG505, high voltage pulser. Kan pulsen tot 80V maken
AM502, differentieel scoop preamp. 1MHz bandbreedte

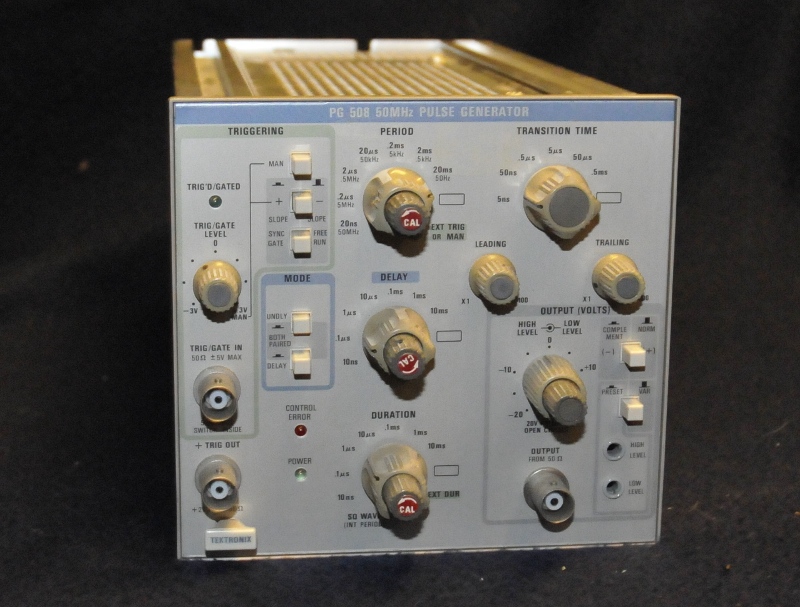

Daarnaast heb ik nog een PG 508, 50MHz pulsgenerator met veel instel, trigger en gating mogelijkheden.
50 MHz pulsgenerator
FG-503 sinus
Je blijft zien dat de basis een driehoek is. Er zit een klein puntje op de sinus.

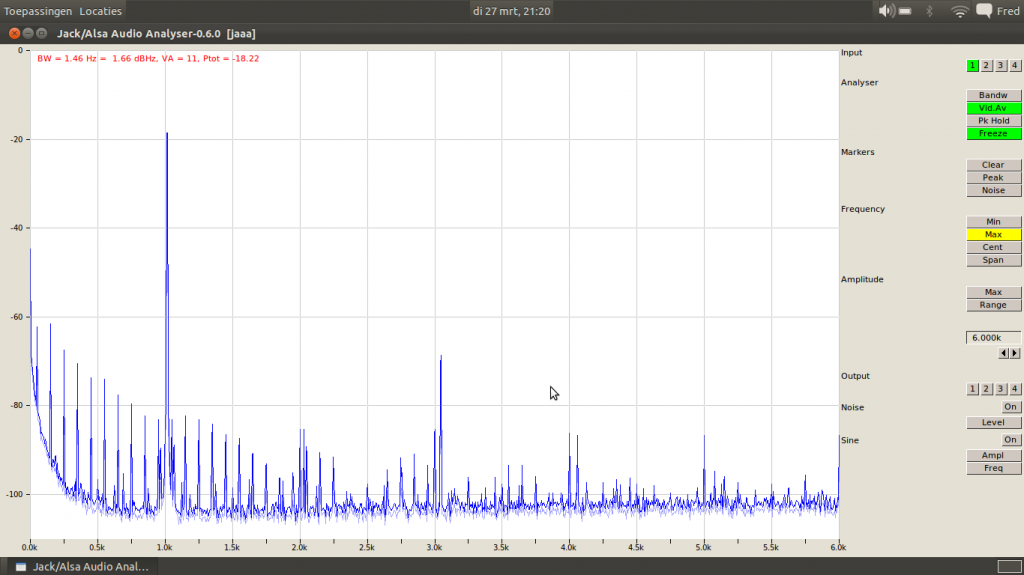

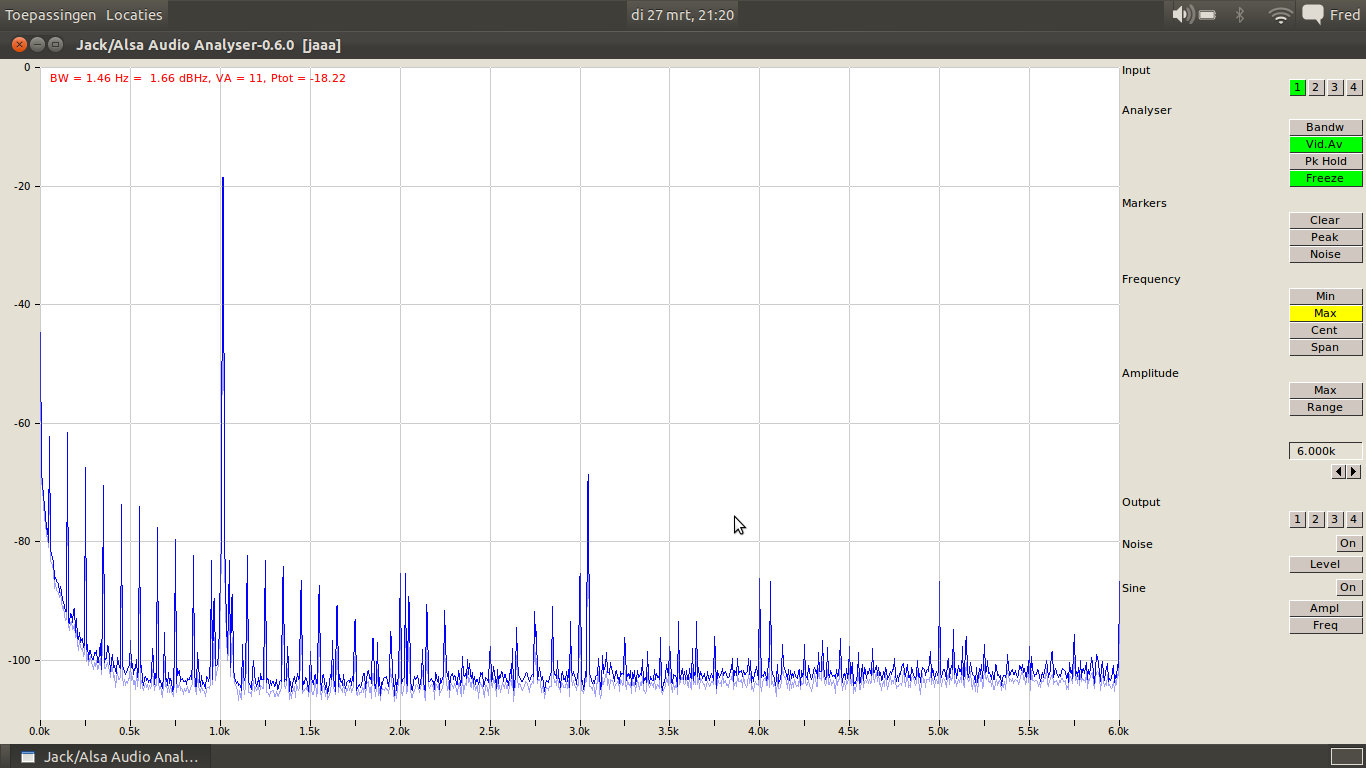

FG-503 spectrum 1KHz originele plugin
De intermodulatie of misschien een soort faseruis komt niet van de soundcard. Er zat een Anritsu verzwakker tussen en als ik die meer verzwakte bleef dit. De andere plugin heeft het niet. Tweede harmonische op -66,2 dBc, derde op -50dBc. Best goed eigenlijk.

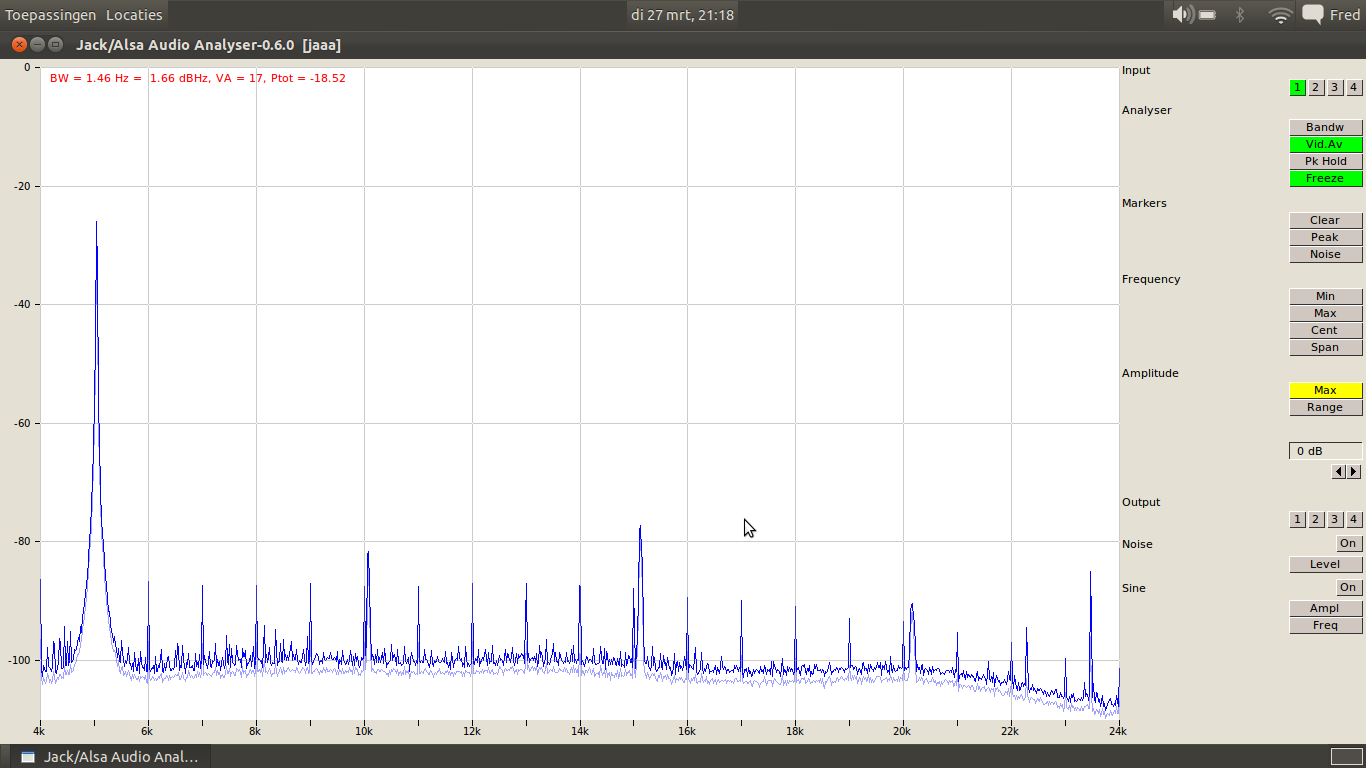

FG-503 5KHz originele plugin
Dit is het signaal op 5KHz. De tweede harmonische zit op -55,93dBc

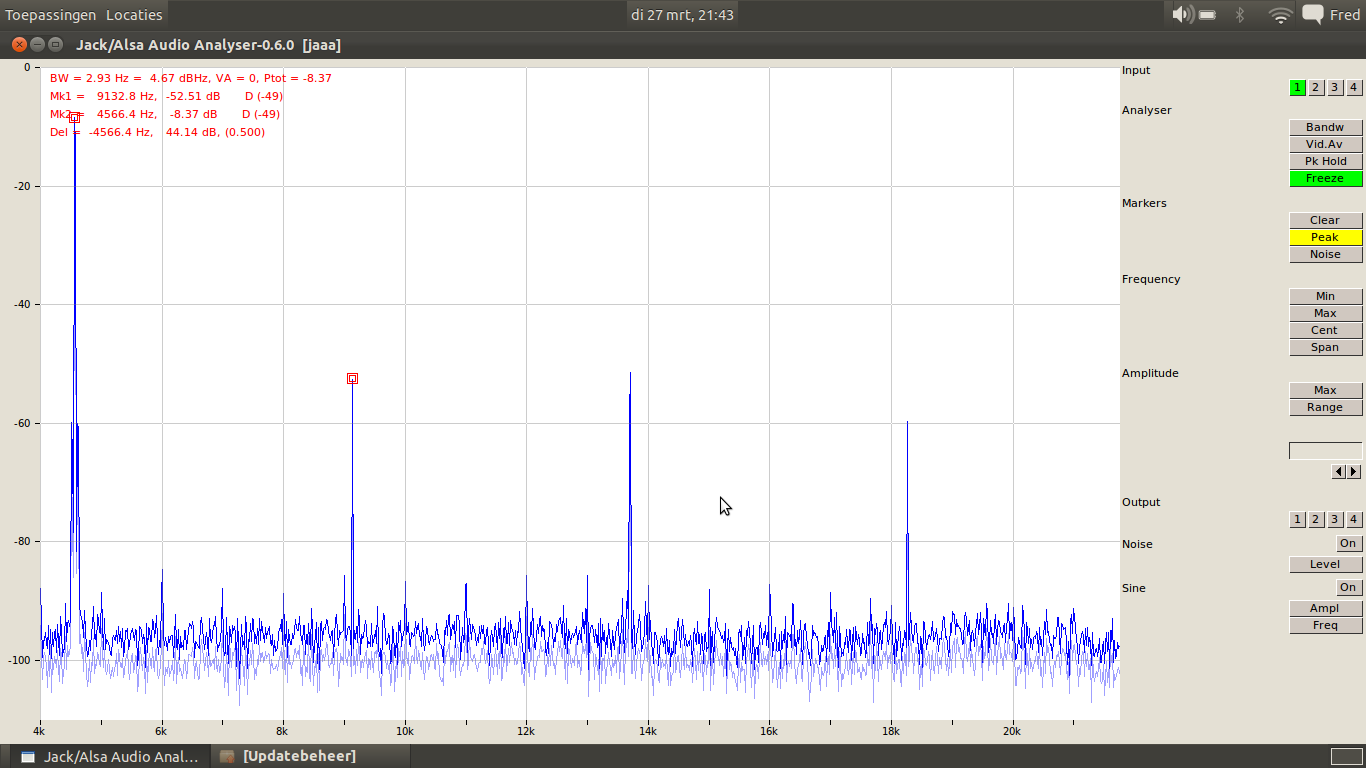

FG-503 verbouwd met verzwakker uit
De tweede plugin is omgebouwd met een 20dB verzwakker. Tenminste er staat 20 bij. Hierboven is deze uitgeschakeld. De tweede harmonische zit op -40,15 dBc. Hieronder ingeschakeld maar 20dB lijkt 30dB te zijn. (nu is de generator wel afgesloten aan de verzwakker kant met een50 ohm 20dB verzwakker en een extra inline terminator. Maar de verzwakker is 600 ohm en de soundcard waarschijnlijk 10K.

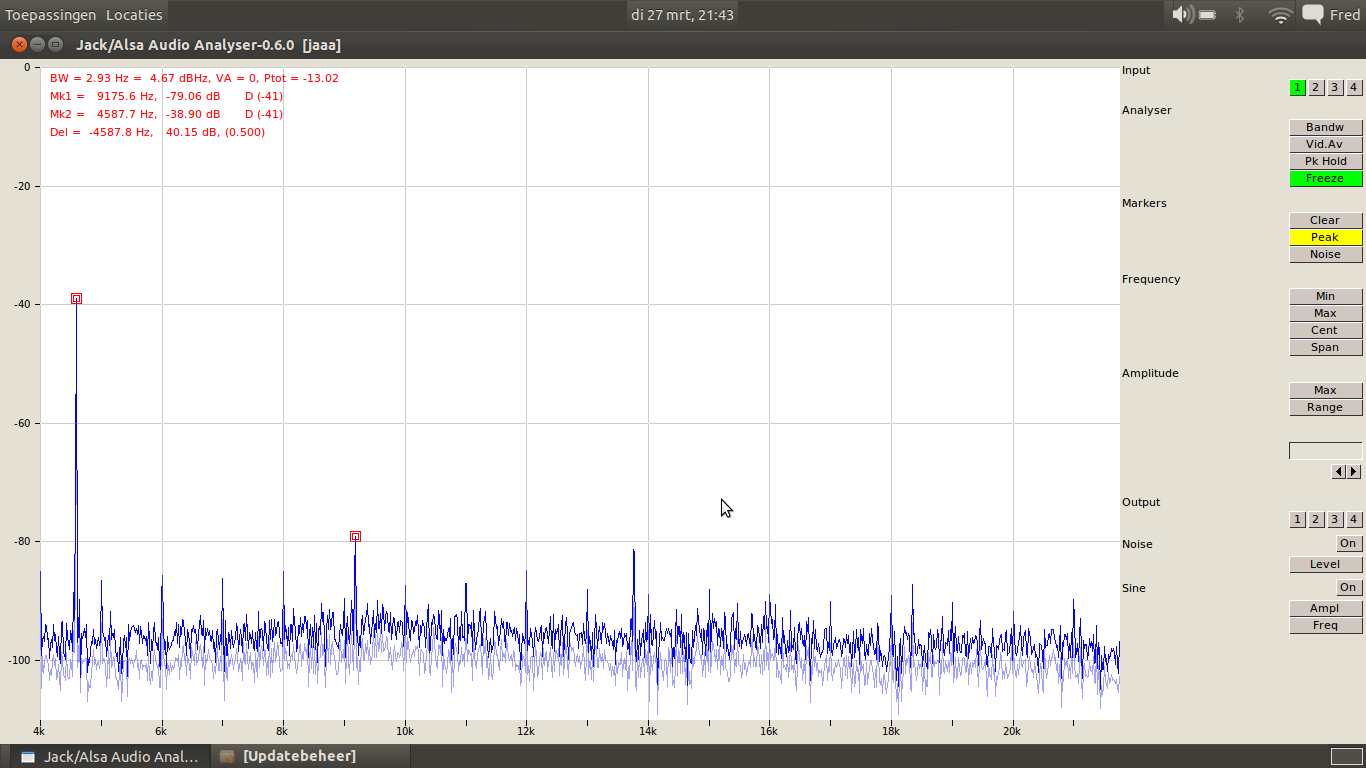

FG-503 met ingeschakelde 20 dB verzwakker
Hier met ingeschakelde verzwakker, 2e op -44,14 dBc.

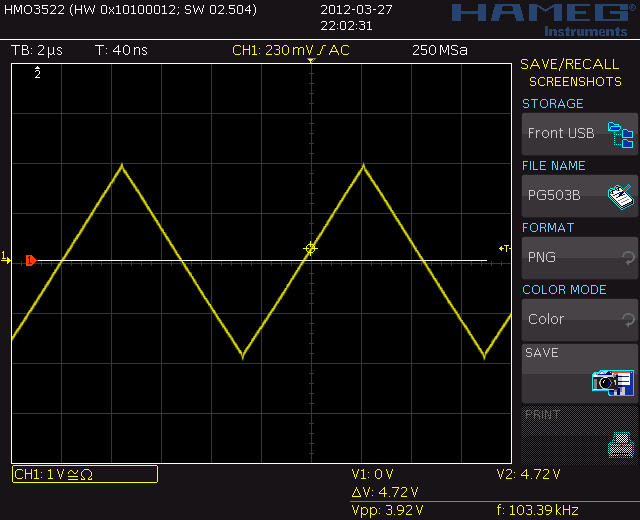

FG-503B
Het basis signaal waar de sinus uit gemaakt wordt.

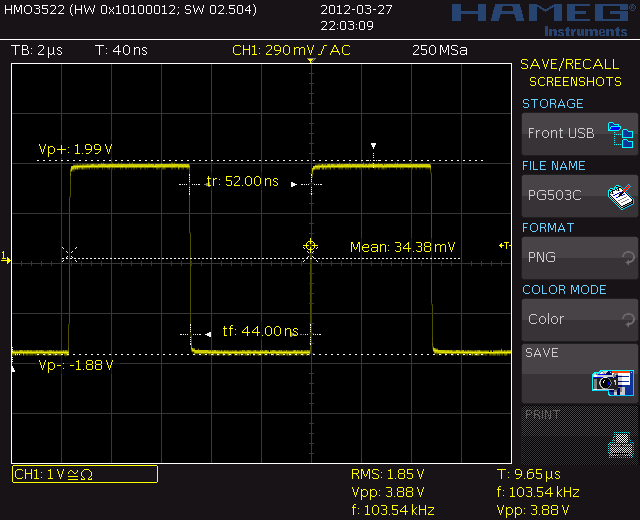

FG-503 Blokgolf
Met een Tr van 52 ns geen hardloper
, wel een net blok.
PG-502 Pulser

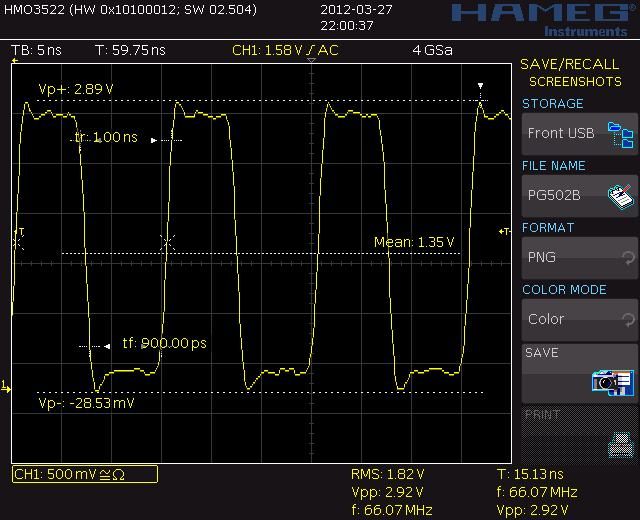

Dit is de PG-502. Een 250MHz pulser. Deze scoop is 350MHz dus bij 250MHz ziet het eruit als een hele mooie sinus maar bij 66MHz doet hij het nog heel netjes. Dit is nog met de Anritsu er tussen, direct op 50 ohm is de under en overshoot wat minder. Ik dacht die ook te hebben gesaved maar helaas, vergeten op save te drukken.
