Vermenigvuldigen van signalen

by

Hoe ziet dat er nu uit wat een mixer doet met vermenigvuldigen:
Twee meetzenders, even sterk signaal bijna zelfde frequentie.

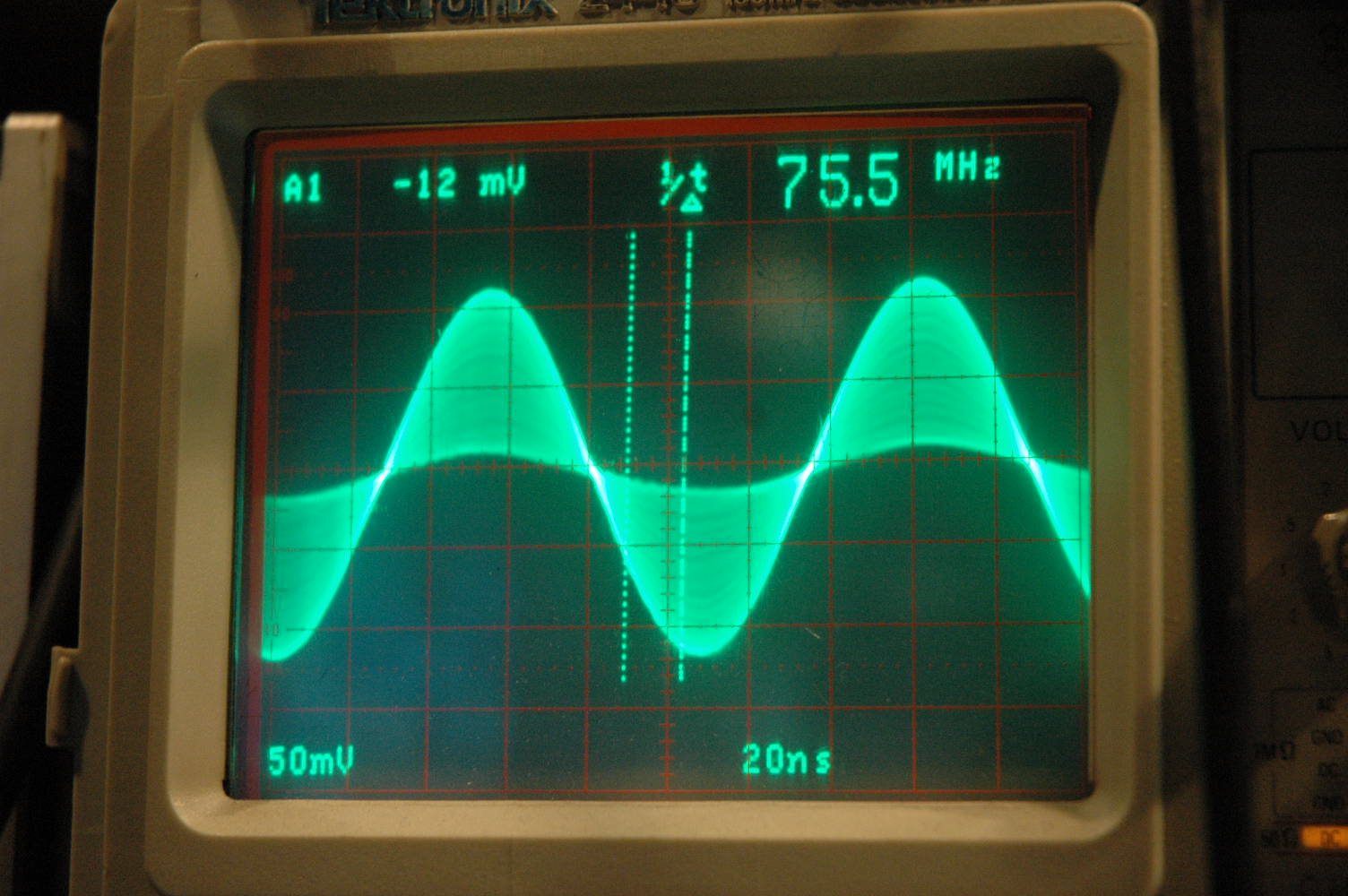

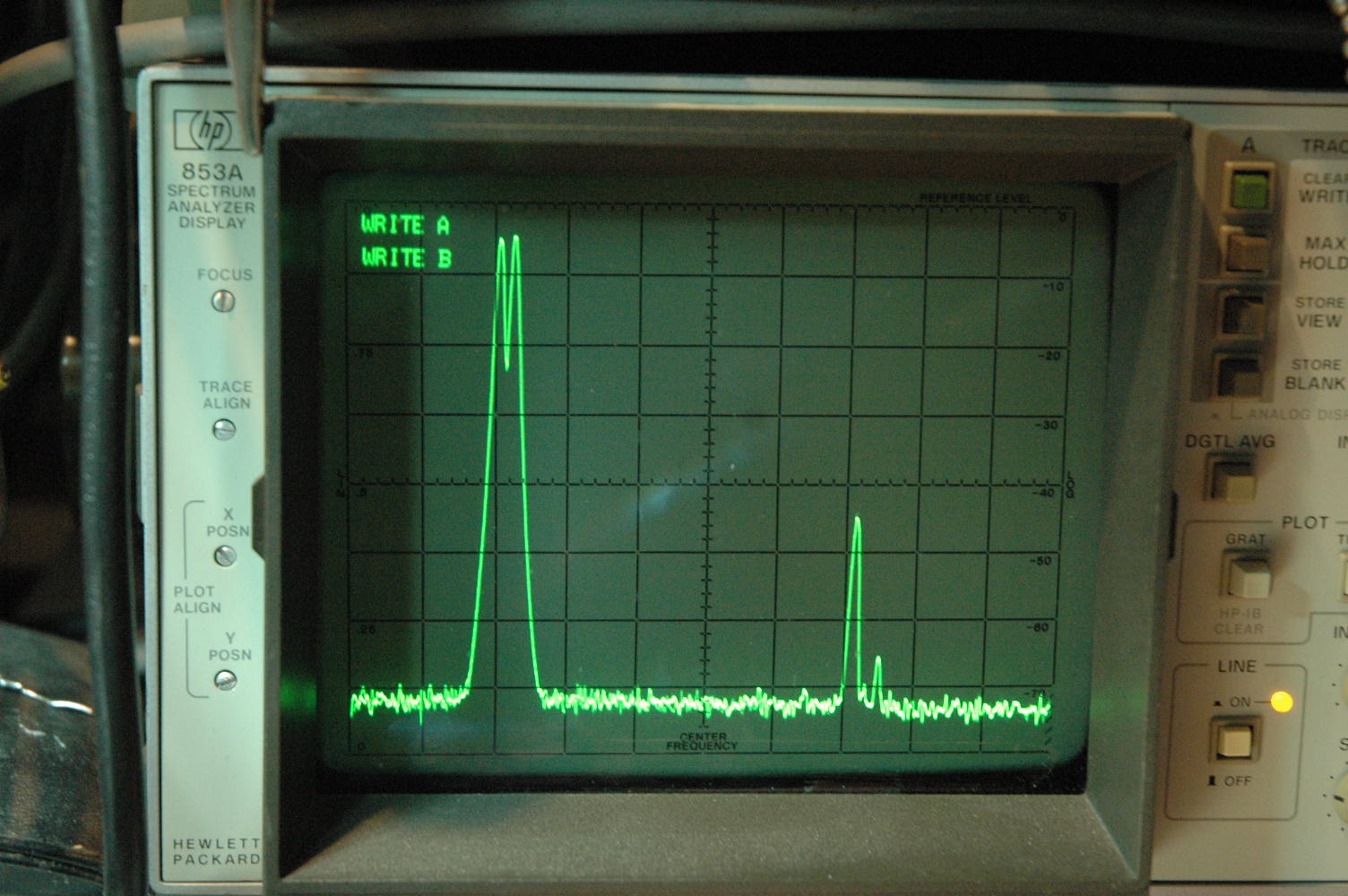

Dit is optellen van twee frequenties. De tweede meetzender heeft wel een harmonische restant, dat is eigenlijk een sweeper. Dus dat zie je rechts terug.

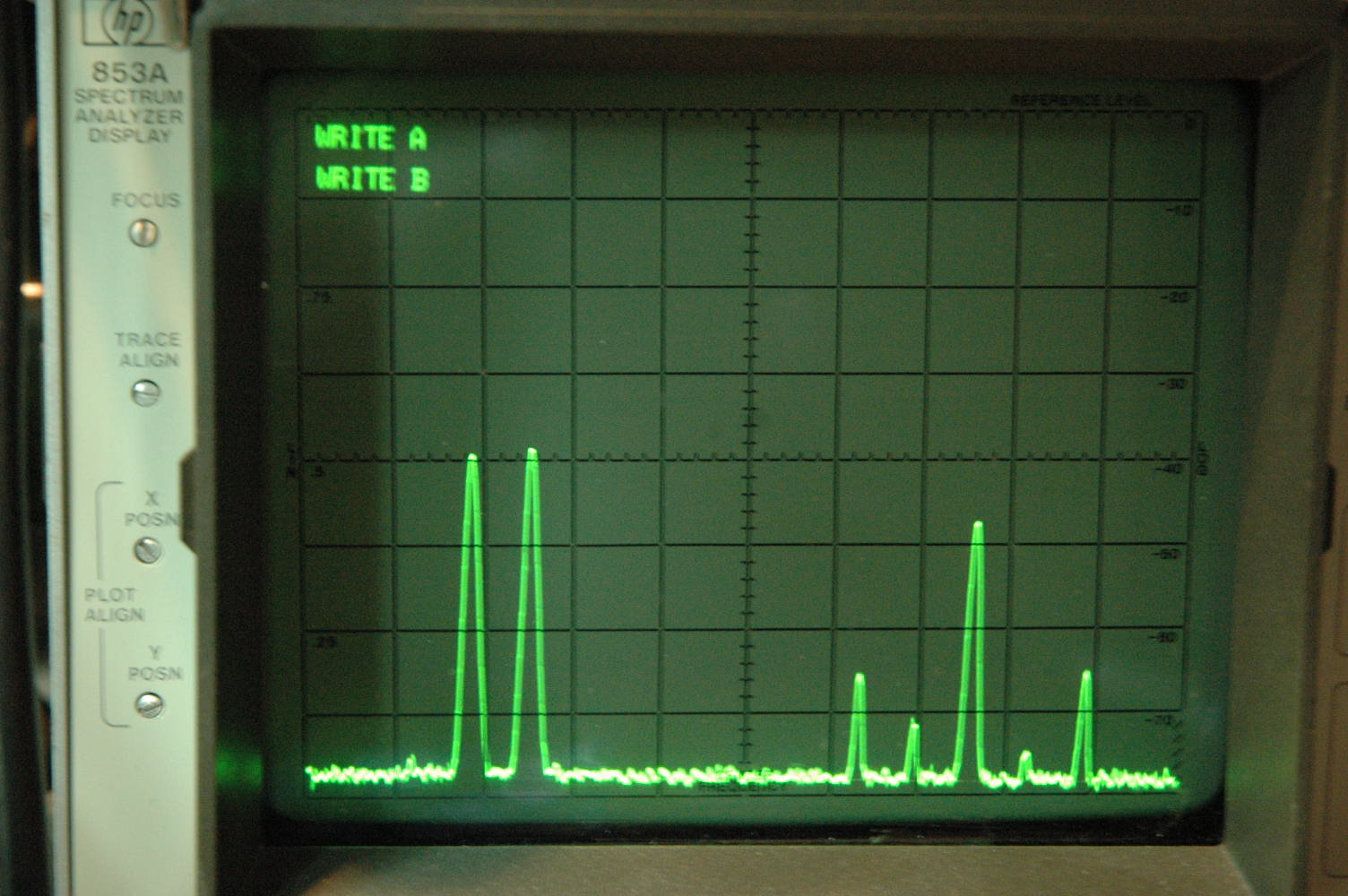

Dit is vermenigvuldigen

Ook wat leuke scoopplaatjes van dit verder zinloze experiment :)

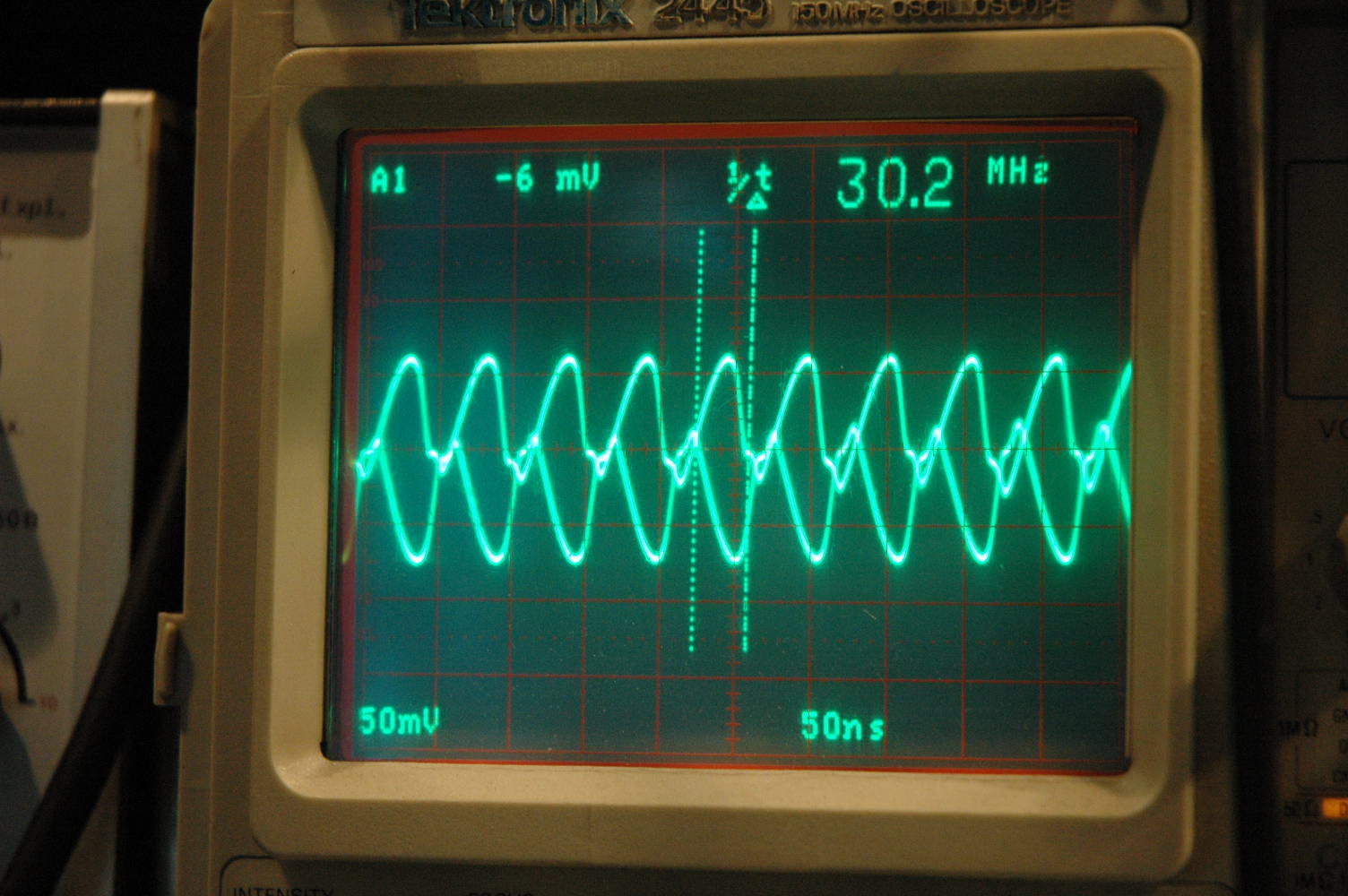

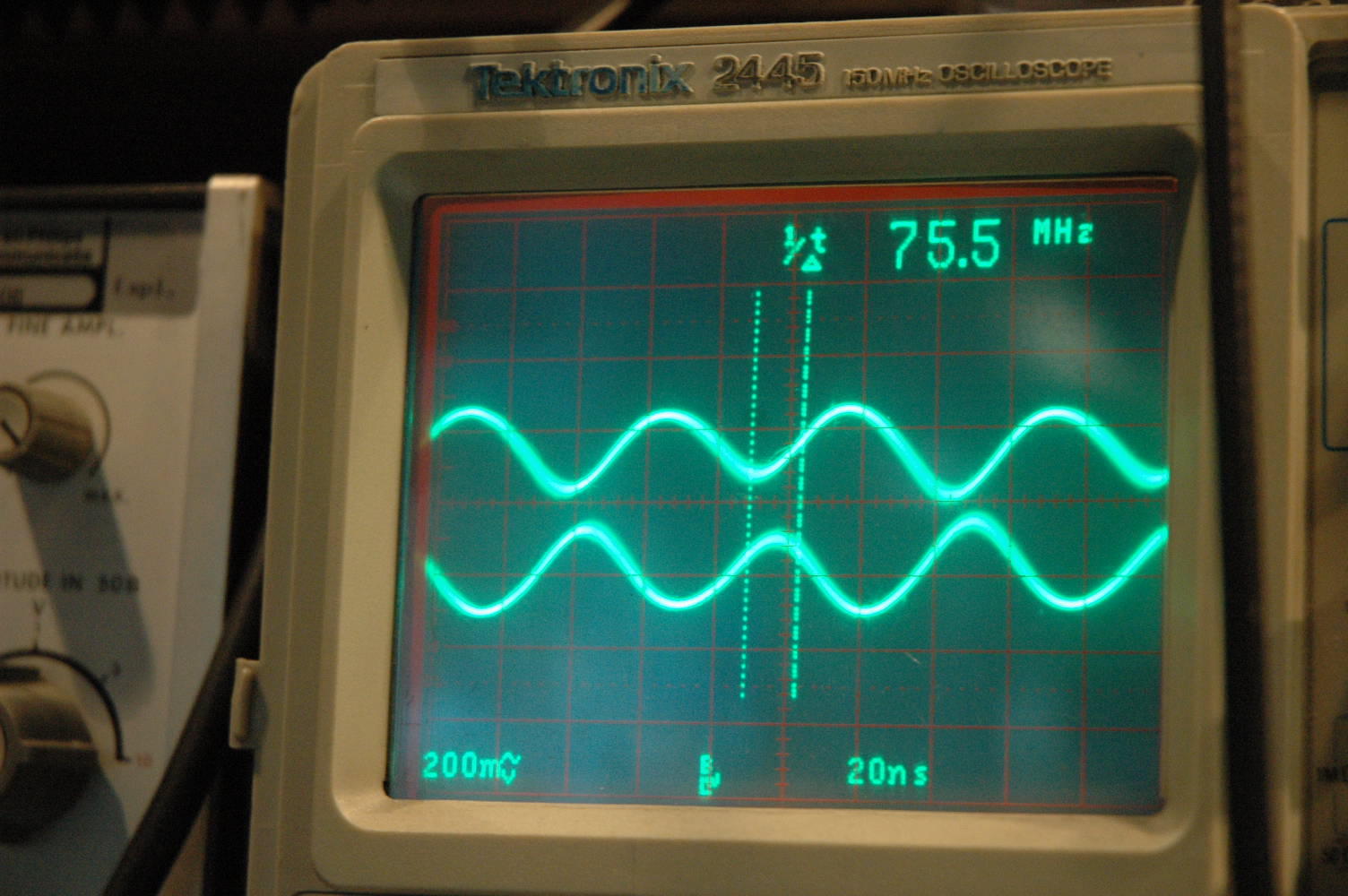

Hier zie je twee plaatjes van 10MHz en 10MHz via een powersplitter op de 50 ohm scoopingang. De verschillen ontstaan door wat fine-tunen aan een van de twee frequenties.
Hierbij zijn de zelfde signalen via een balanced ringmixer gehaald. Dit hoort bij de eerste SA foto.
