Weerstanden zijn niet altijd wat ze lijken

Iedereen weet dat sommige weerstanden voor HF meer of minder geschikt zijn maar wat zijn nu precies de effecten en eigenschappen.

Koolweerstanden kunnen tot hoge frequenties gebruikt worden. Hou wel de pootjes zo kort mogelijk.
Metaalfilm is helemaal mooi.
Draadgewonden is leuk als je een spoel zoekt, als weerstand voor RF zijn ze niet echt bruikbaar, afijn kijk en huiver zelf maar.

Het bijschrift staat steeds boven het plaatje

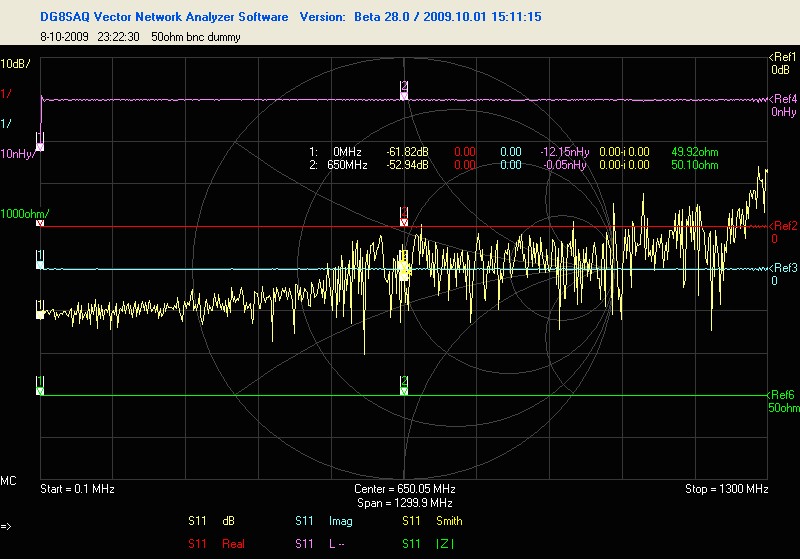

Zo hoort een dummy eruit te zien, dit is een bnc 50 ohm terminator:

Bnc 50 ohm terminator

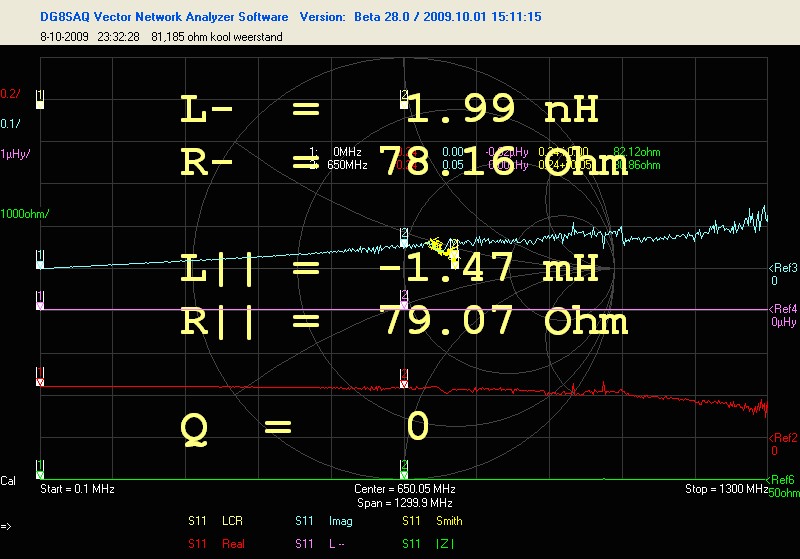

Dit is een 80 ohm koolweerstand:

80 Ohm koolweerstand

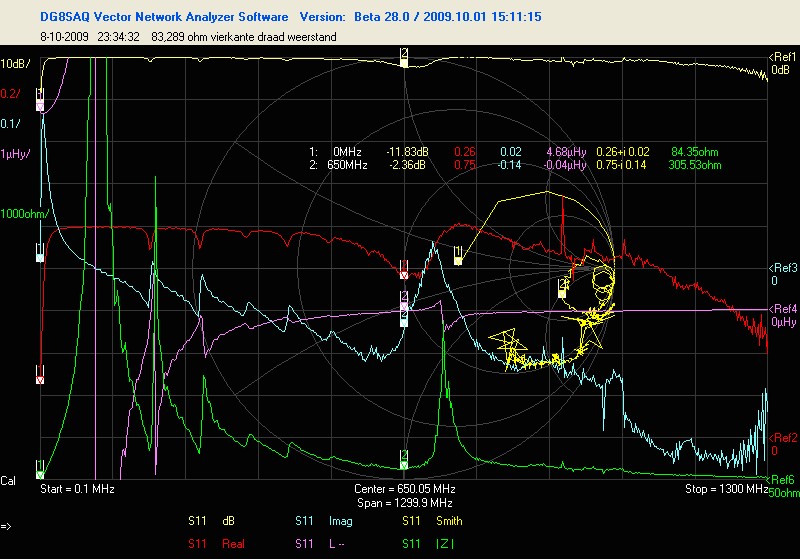

Dit is een 83 ohm draadgewonden uitvoering, Zo’n wit blokje. Ik hou je niet voor de gek, dit is echt een weerstand 🙂 :

83 Ohm draadgewonden wit

Een vna is geen ohm meter, de mogelijkheden daarvoor zijn bedoeld om rondom 50 ohm te meten en dan door de return loss om te rekenen naar impedantie. Die return loss is ook het gene waaruit de VSWR wordt bepaald.

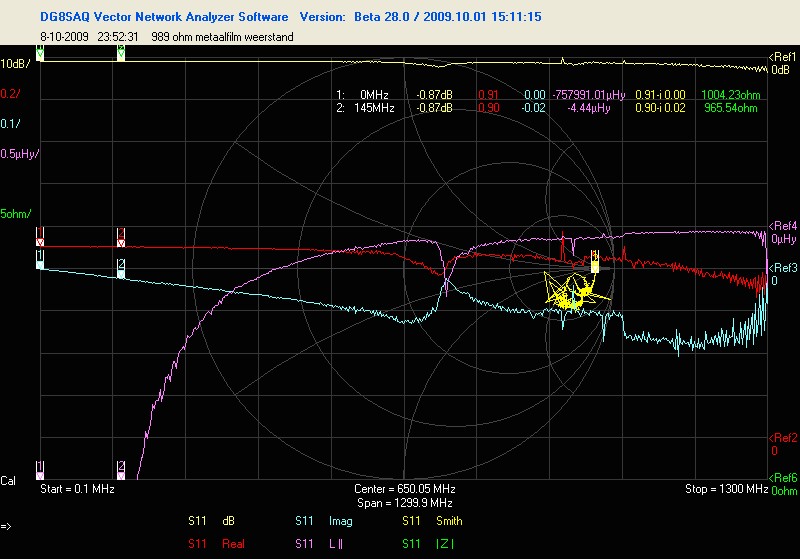

Een 1K metaal film gaat nog best goed:

1kOhm metaalfilm

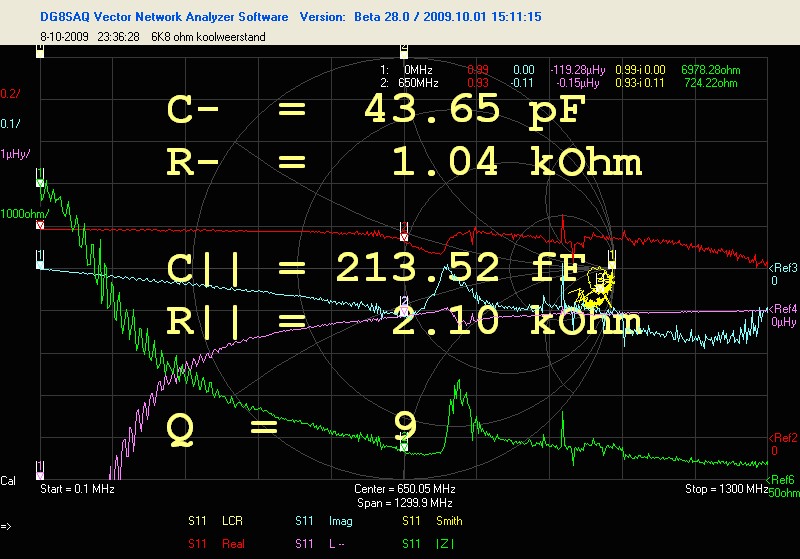

Een 6K8 of 100K worden moeilijk:

6k8 Koolweestand

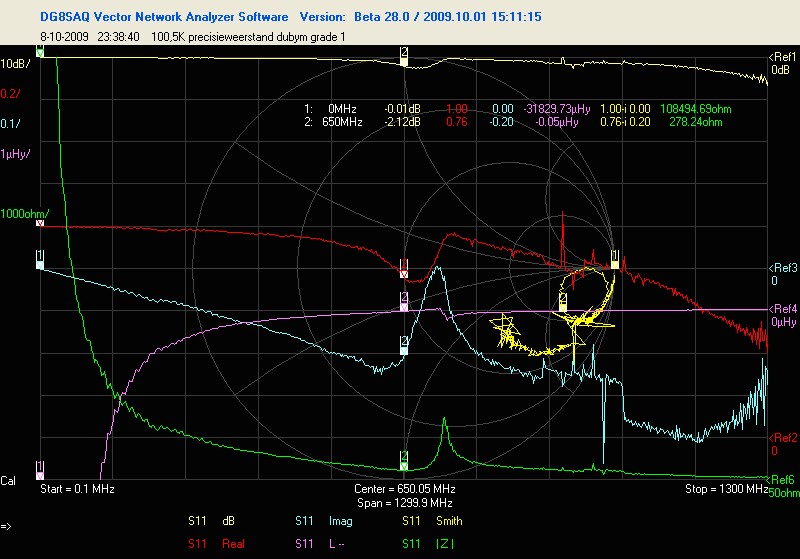

100kOhm

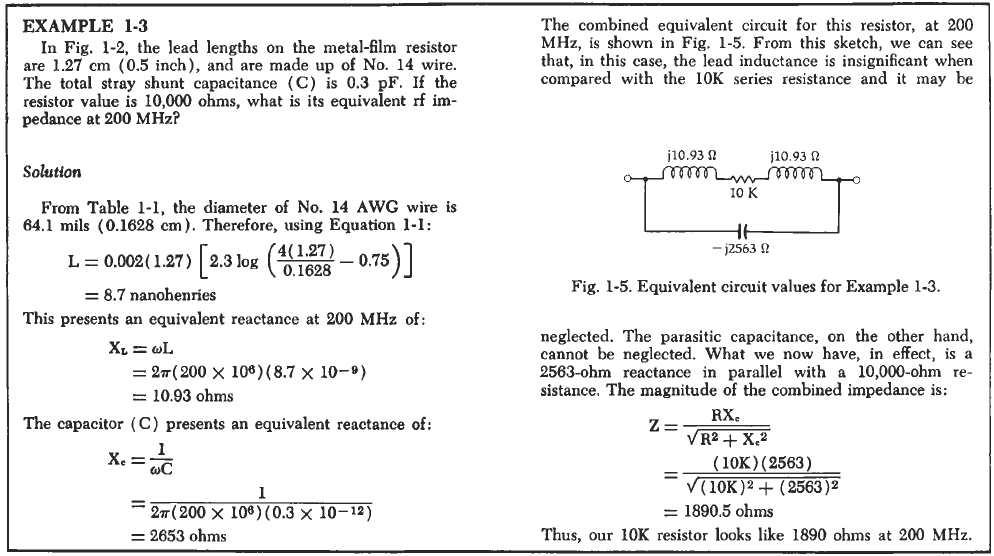

Dit zijn de formules om zonder VNA te rekenen aan weerstanden:
