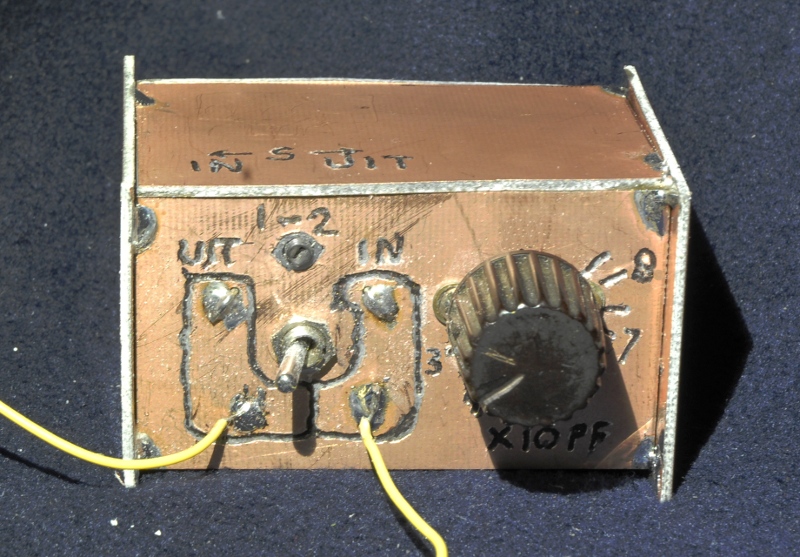

Het kastje
Om twee versterker trapjes te koppelen moet er een juiste impedantie aanpassing plaats vinden zodat de uitgang van de een de juiste belasting ziet en de ingang een juiste bron impedantie. dat is vaak een geklooi met Ctjes bijzetten of trimmers, steeds spoelen aanpassen enz. Ik had al wat meettuners. Deze zijn het zelfde opgebouwd alleen met bnc pluggen, veel kleiner en soldeervlakjes. zo kan ik er simpel Ctjes bijzetten maar ook gewoon twee draadjes naar de schakeling.

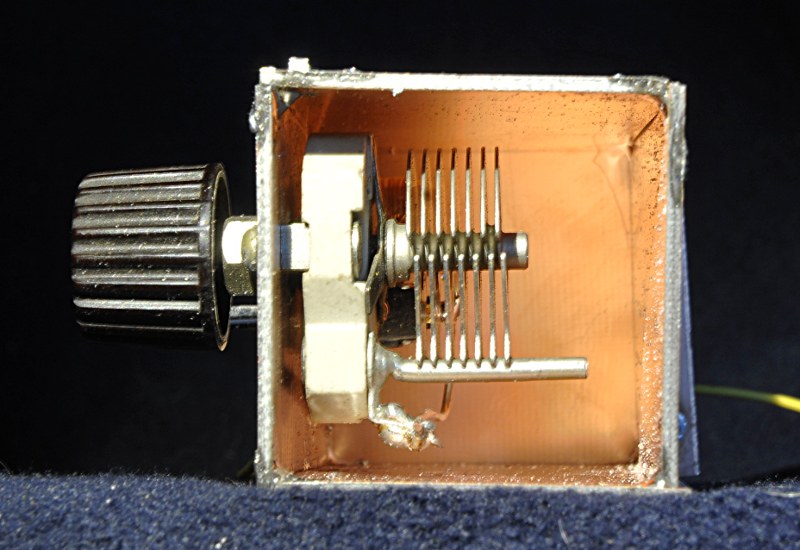

De binnen kant
Het spoeltje is een kunstof spoelvormpje waar je ferriet in kan draaien.

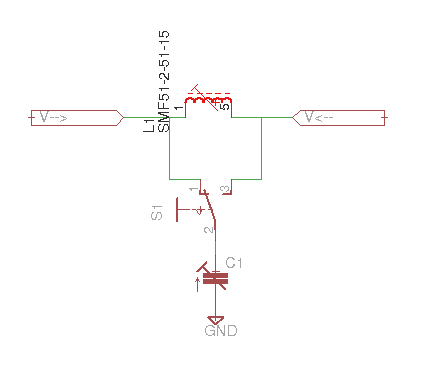

schema
