Deze 3 kilo zware AVO 8 MKIII uit 1968 is door AVO voorzien van een heel ingenieus systeem om in braille de meterschaal te kunnen aflezen. Als je de metalen aanwijzer naar rechts schuift gaat er een drukplaat inwendig omlaag welke de meter blokkeerd. Dan schuif je door tot je wat weerstand voelt en leest de waarde af op de braille schaal. Het extra “deksel” is bevestigd op de plaats waar normaal de 2500V bussen zitten.
Een MK III is van binnen anders dan een MK II. Er zitten gewone weerstanden in ipv weerstandsdraad op een soort klosjes en het weerstand-meetbereik is met zekeringen beveiligd. Er zitten ook germanium diodes in ipv koper oxide gelijkrichters voor het AC bereik. De III is in 1964 op de markt gebracht en gemaakt tot in 1968. Het jaartal staat altijd verwerkt in het serienummer. Het zijn de laatste 2 cijfers. (het cijfer daarvoor is de maand) Bij deze is dat met de hand op de wijzerschaal geschreven ipv gedrukt.

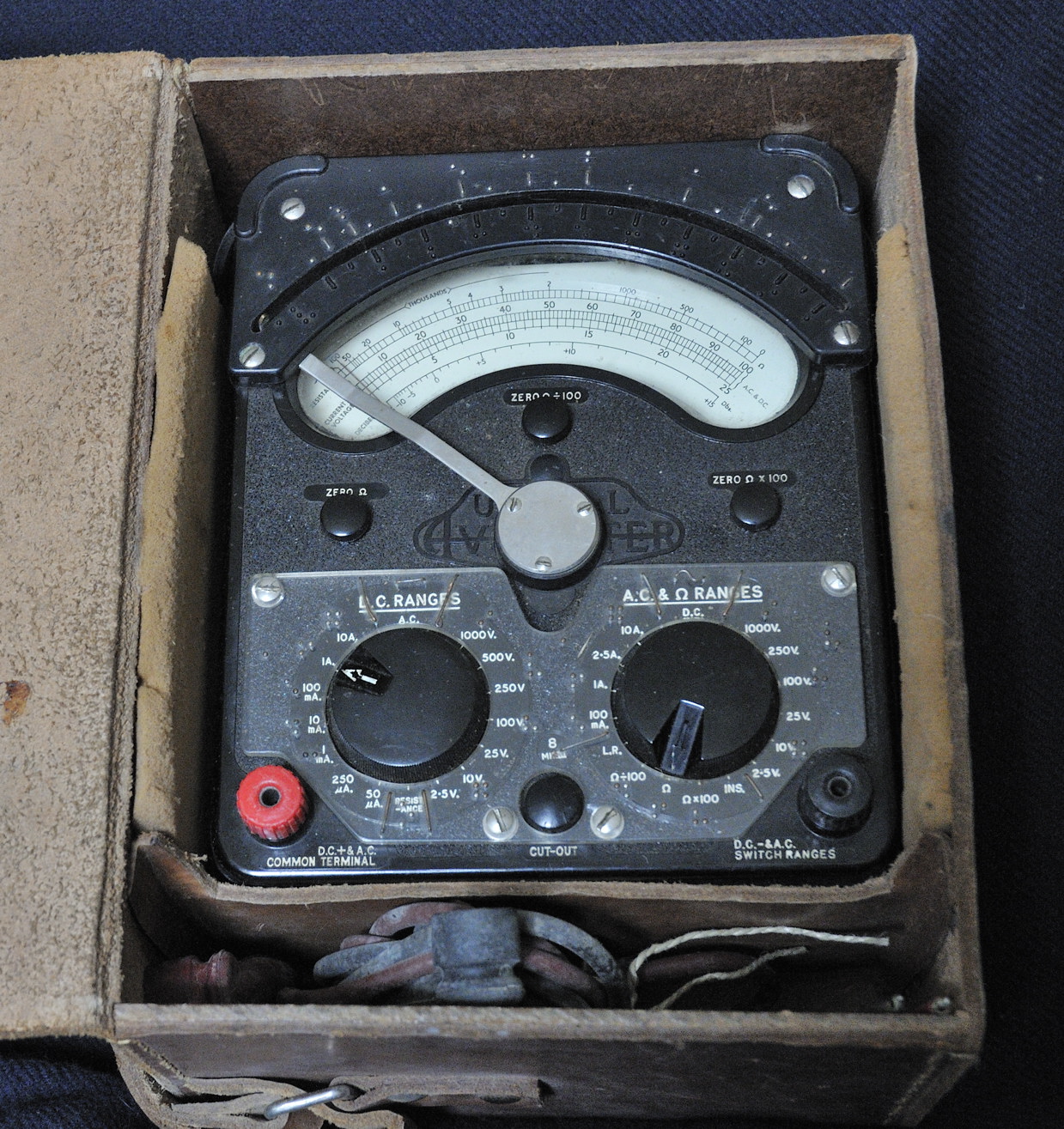

De meter in zijn koffer
Je ziet de plexieglazen plaat om de knoppen. er zitten metalen braille tekens in verwerkt. De plaat zit een stukje boven de originele.

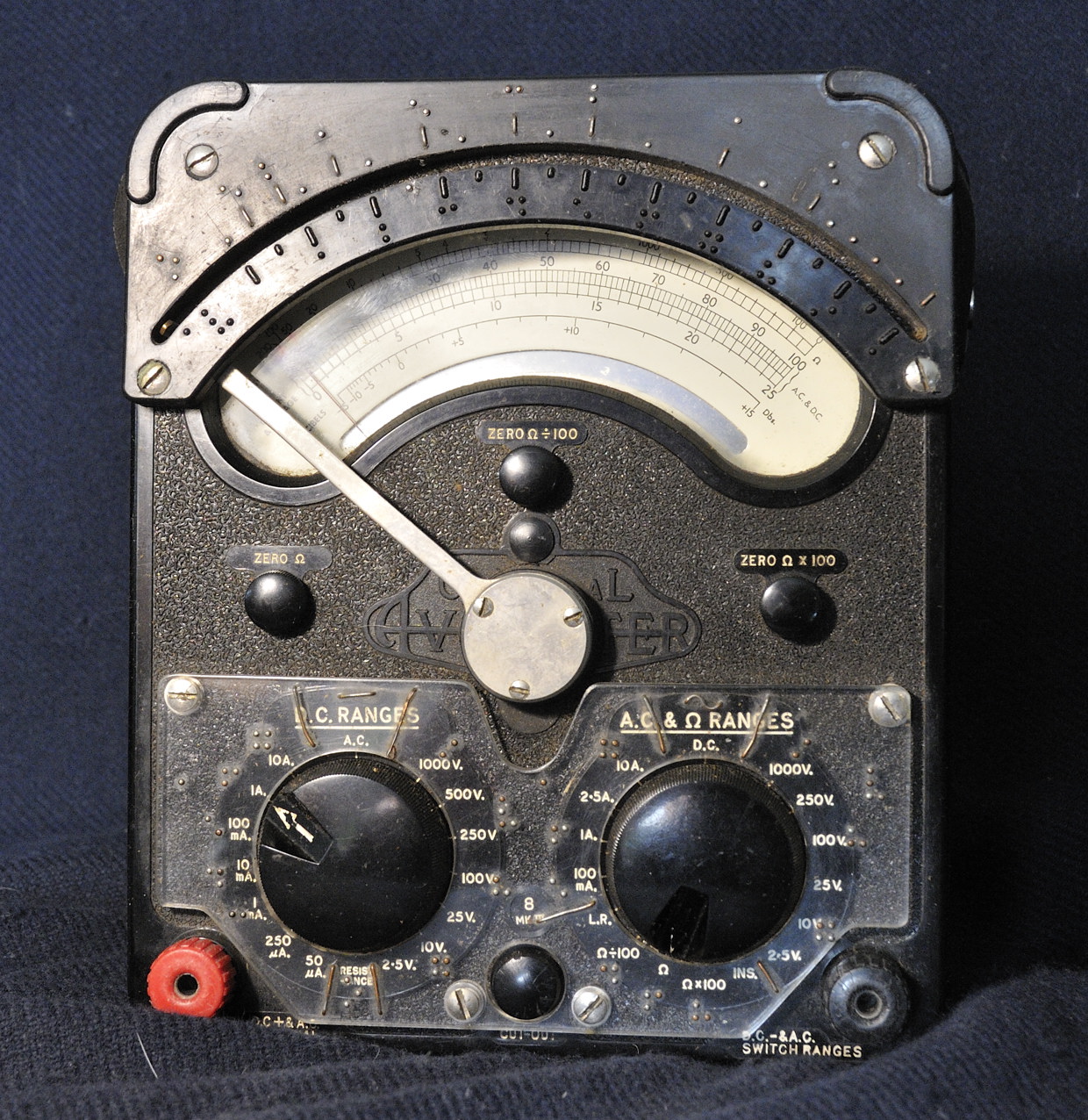

De meter in al zijn glorie.
Hier krijg je een goed idee van de constructie.
Detail opname

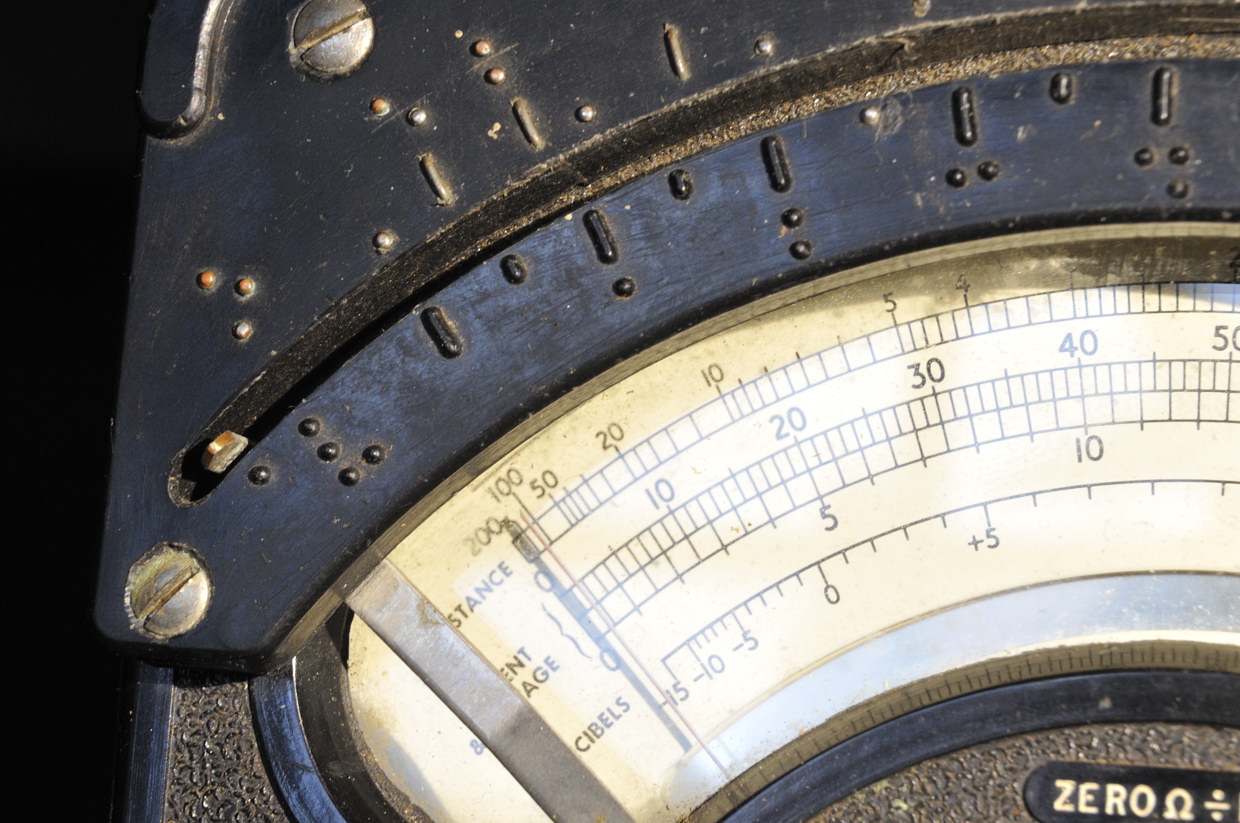

Detail van het aanwijs systeem.

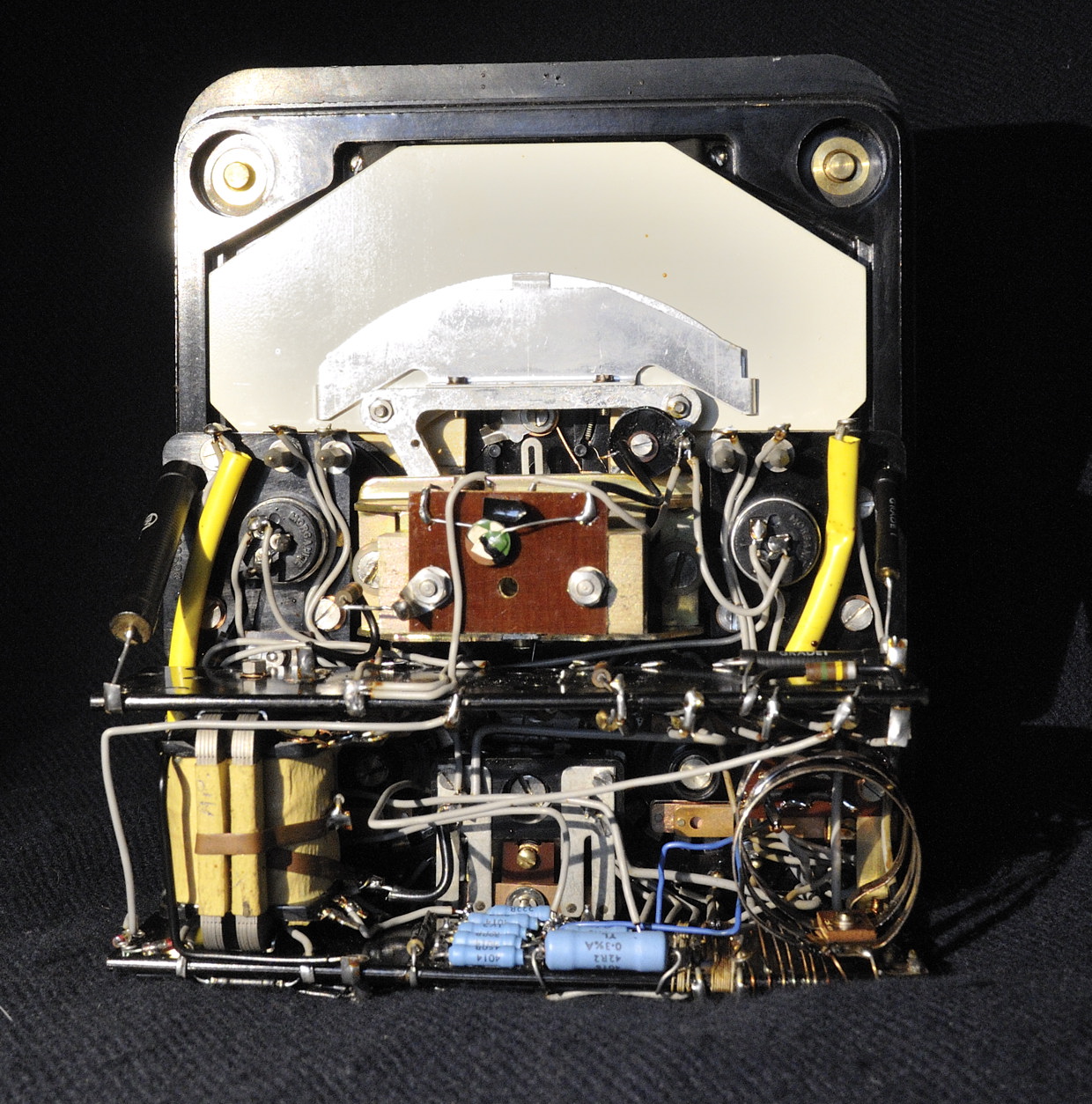

De binnenkant van deze MKIII braille

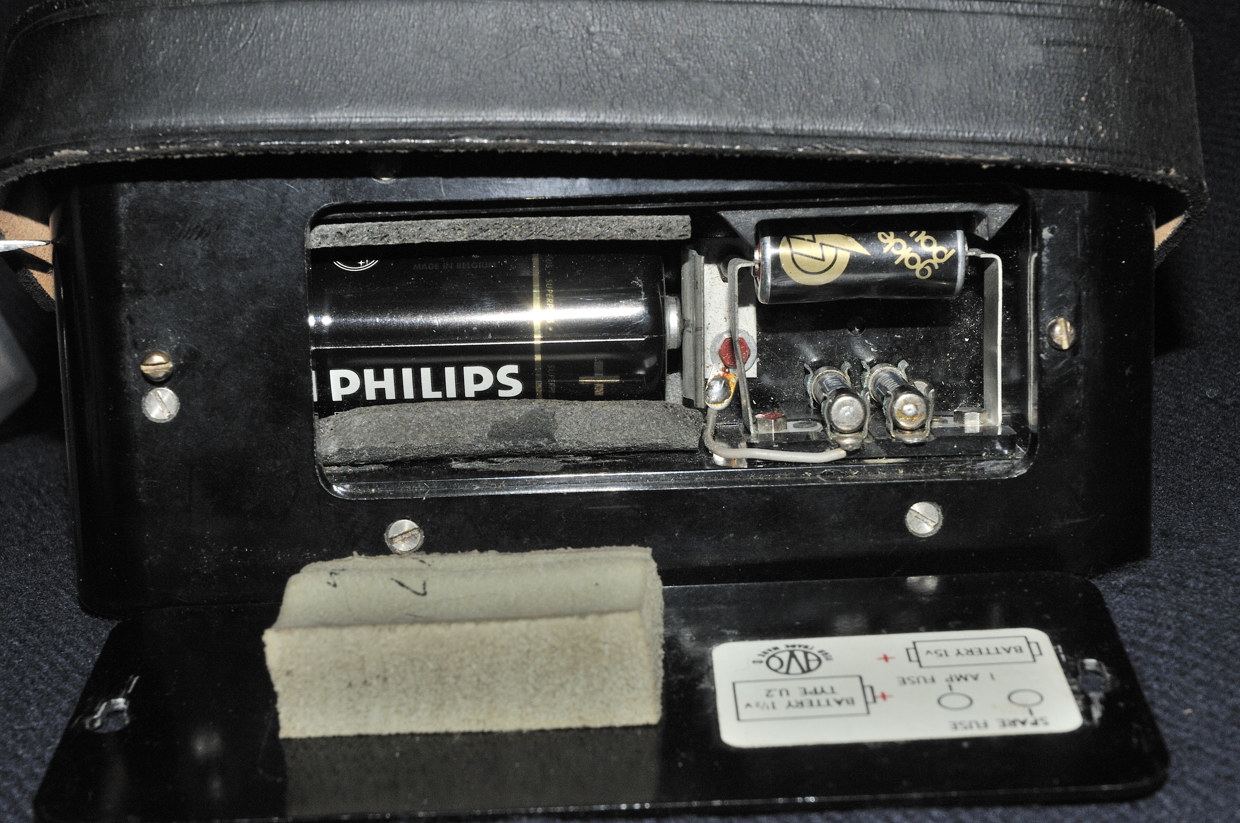

Het batterij vak. Hier zie je de zekeringen en andere batterijhouder

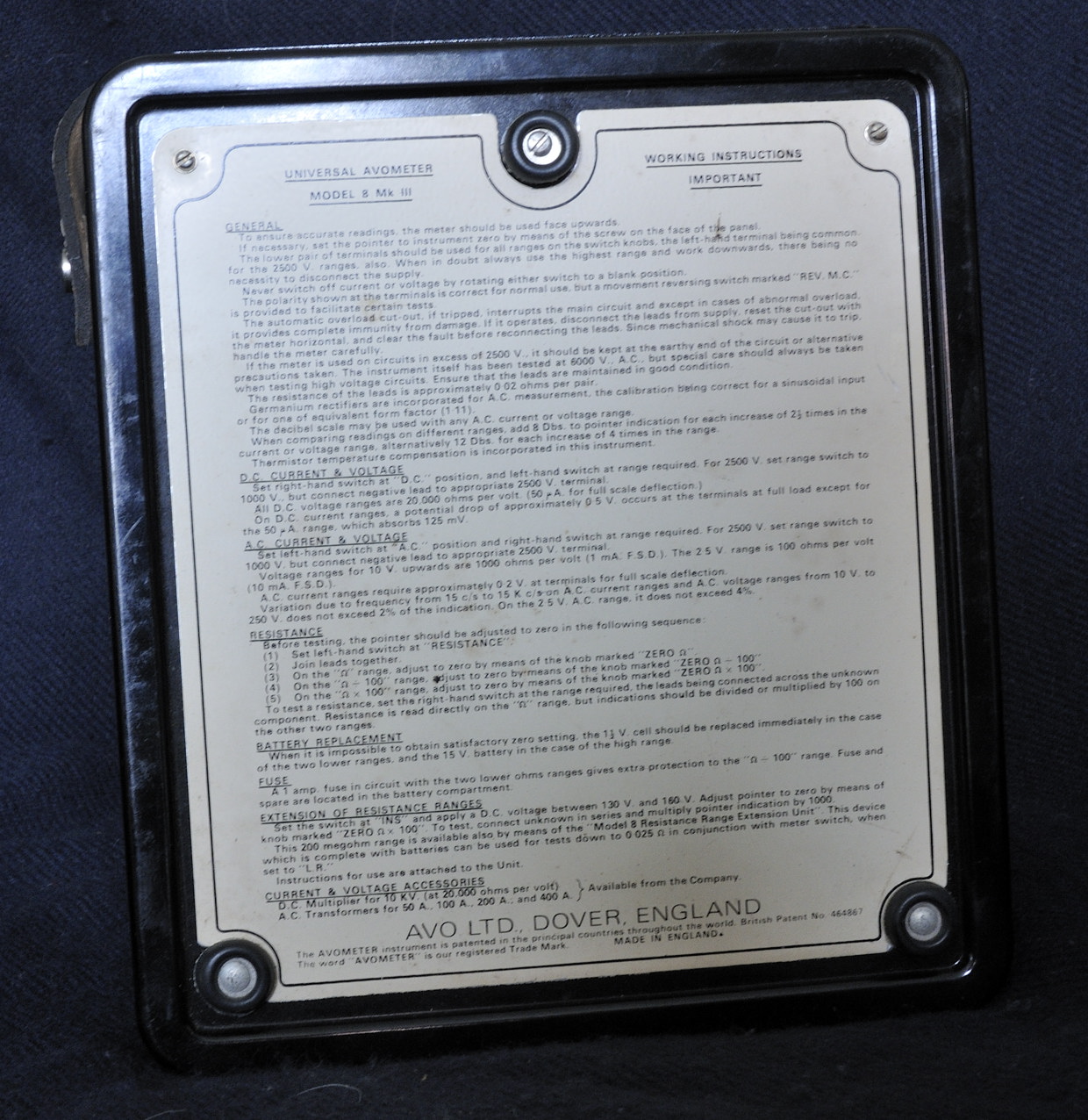

De achterkant met gebruiksaanwijzing.
De gebruiksaanwijzing is trouwens gewoon standaard.

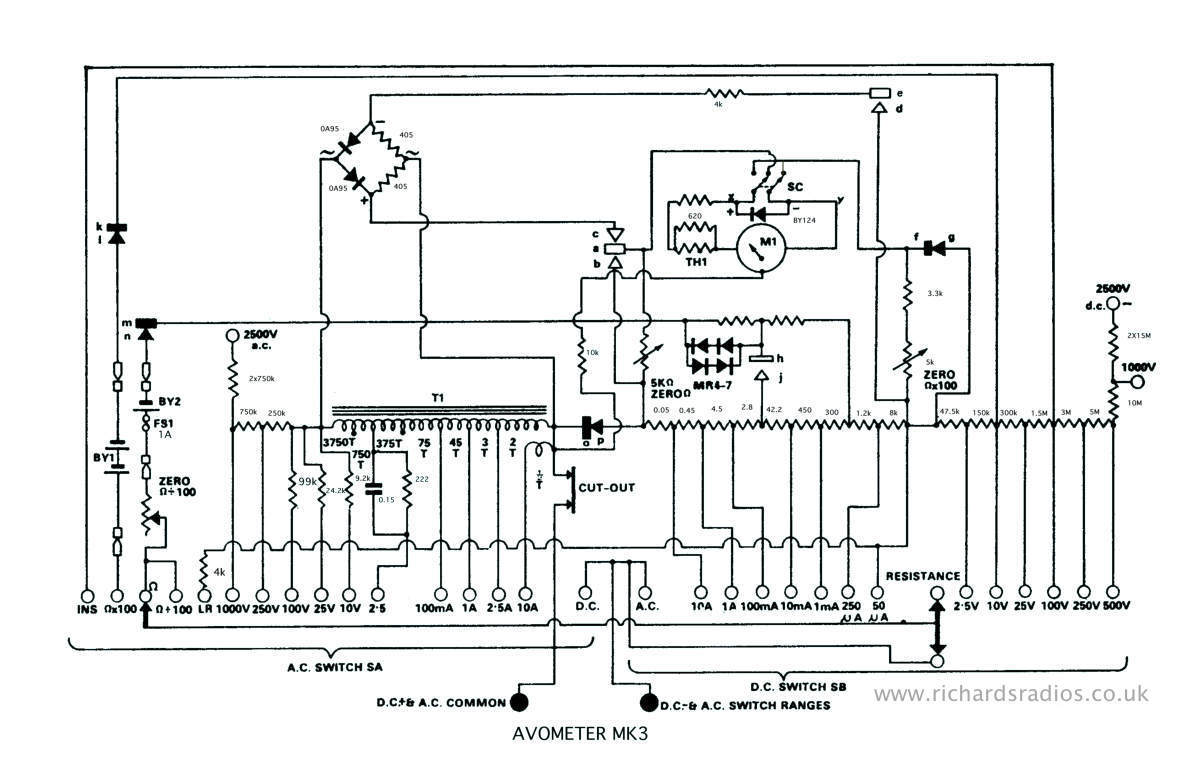

Schema MKIII
Source: http://www.richardsradios.co.uk/avo8.html

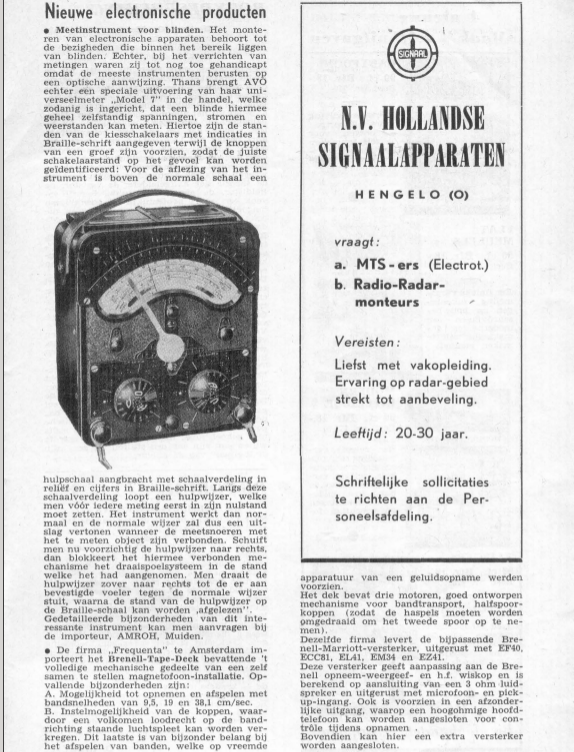

Advertentie uit 1955 over de braille meter
