Actieve raamantenne

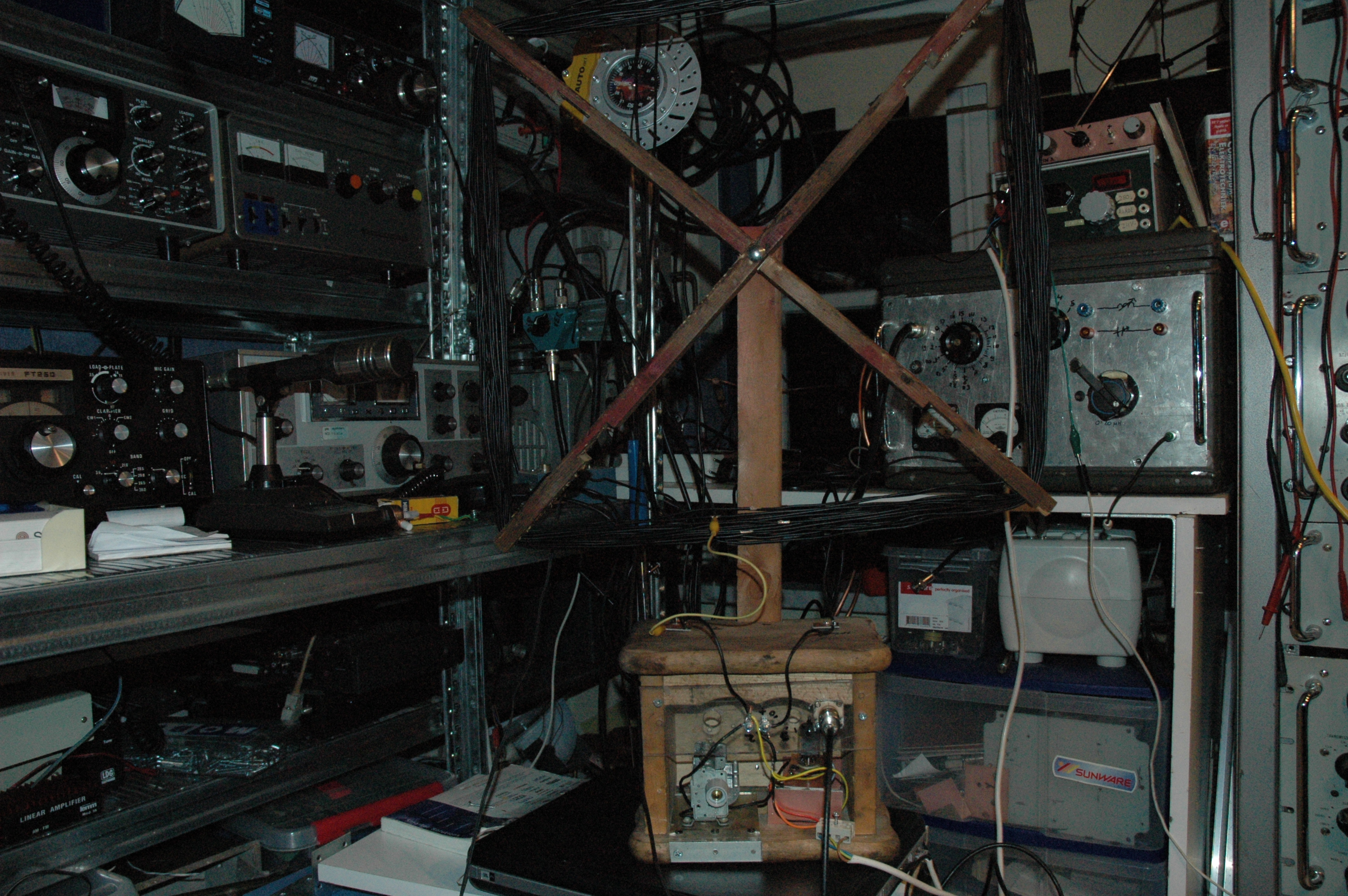

Deze is gemaakt van 50m VD draad op twee latjes. Hij vormt een spoel van 776uH. Er staat een varco over en dat stemt hem af in de 136Kc-500Kc band. Dmv een kortsluitsnoertje kan hij tot 14MHz

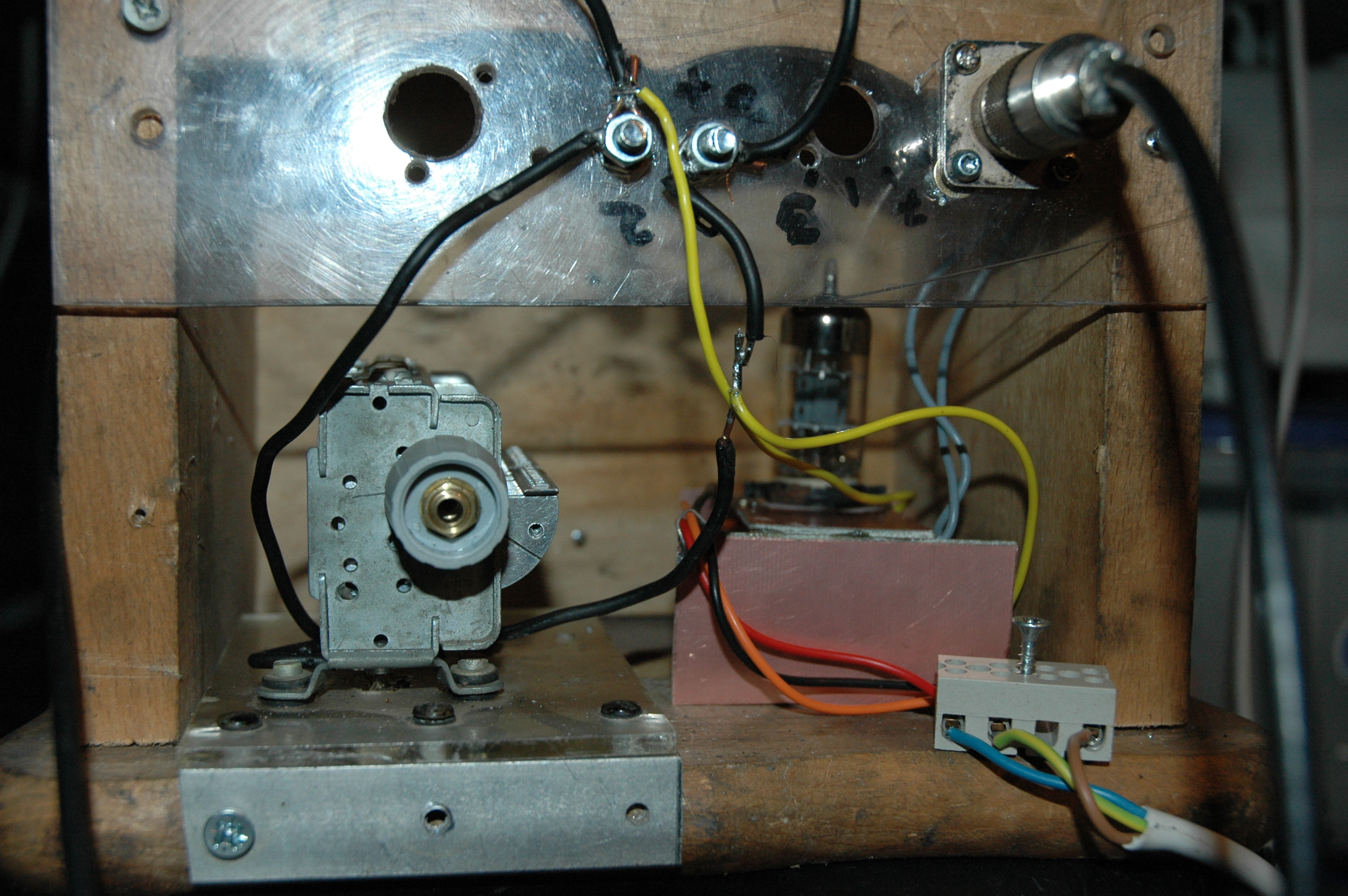

De versterker is een gewone ECC81 op 250V. De antenne staat op het rooster van de eerste helft en gaat vanaf de anode naar het grid van de tweede helft. Het signaal wordt uitgekoppeld op de kathode.
