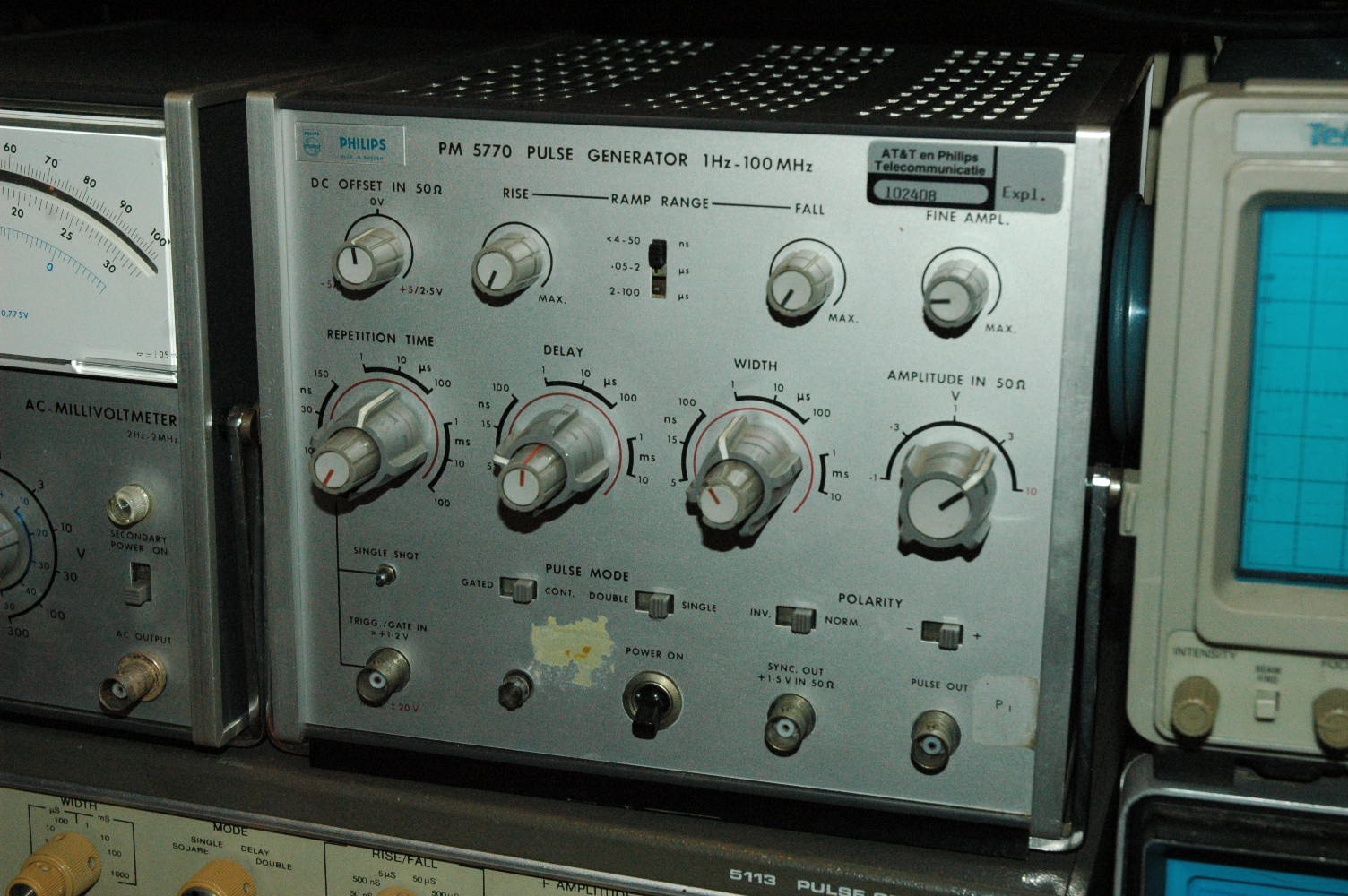

Deze generator kan pulsen maken die je op de meest wilde manieren kunt vormgeven. Ik heb hem voor mijn verjaardag gehad van PA0VIC . Het is een 100MHz pulser die een Tr van 2nS haalt

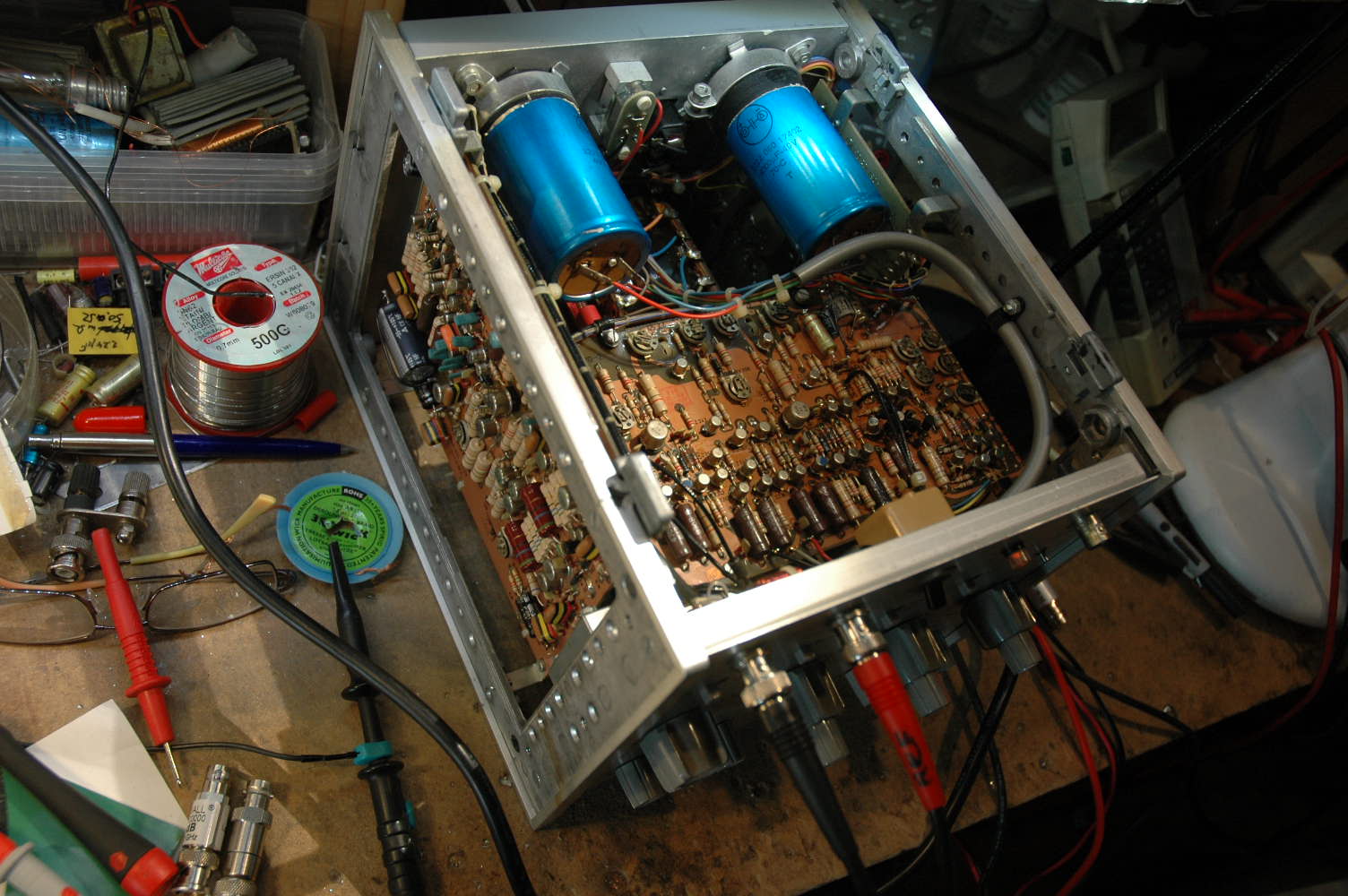

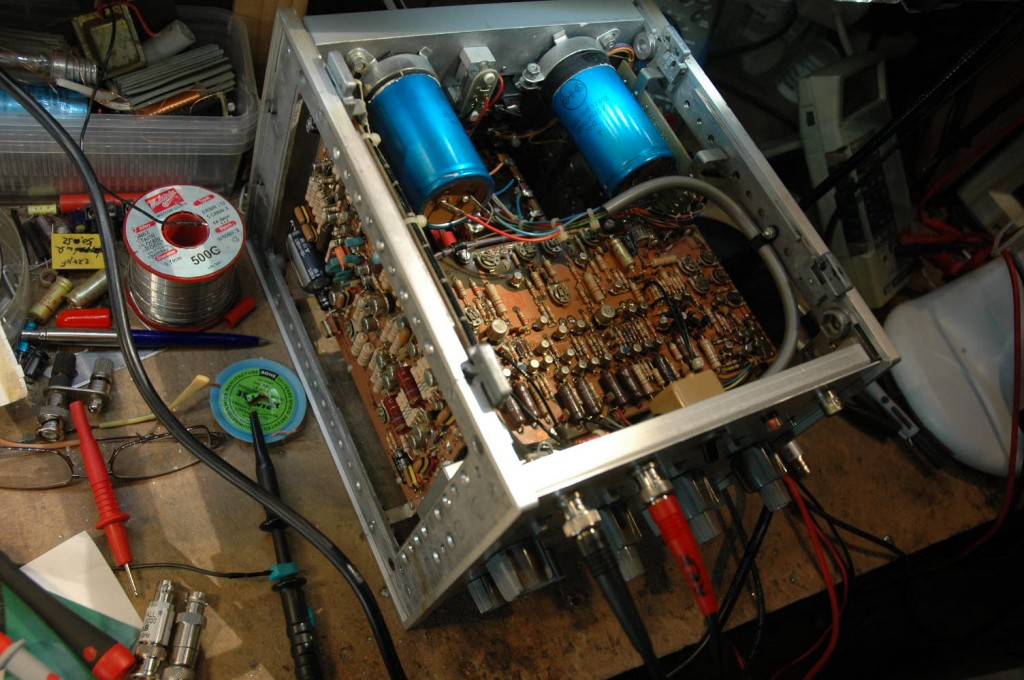

Ik heb ook ondertussen het originele manual en na het vervangen van de nodige condensators, twee torren en afregeling mbv een 1GHz scoop is hij weer perfect. Je hebt een scoop van 10 x de bandbreedte nodig. Dus voor 100MHz een 1 GHz scoop.

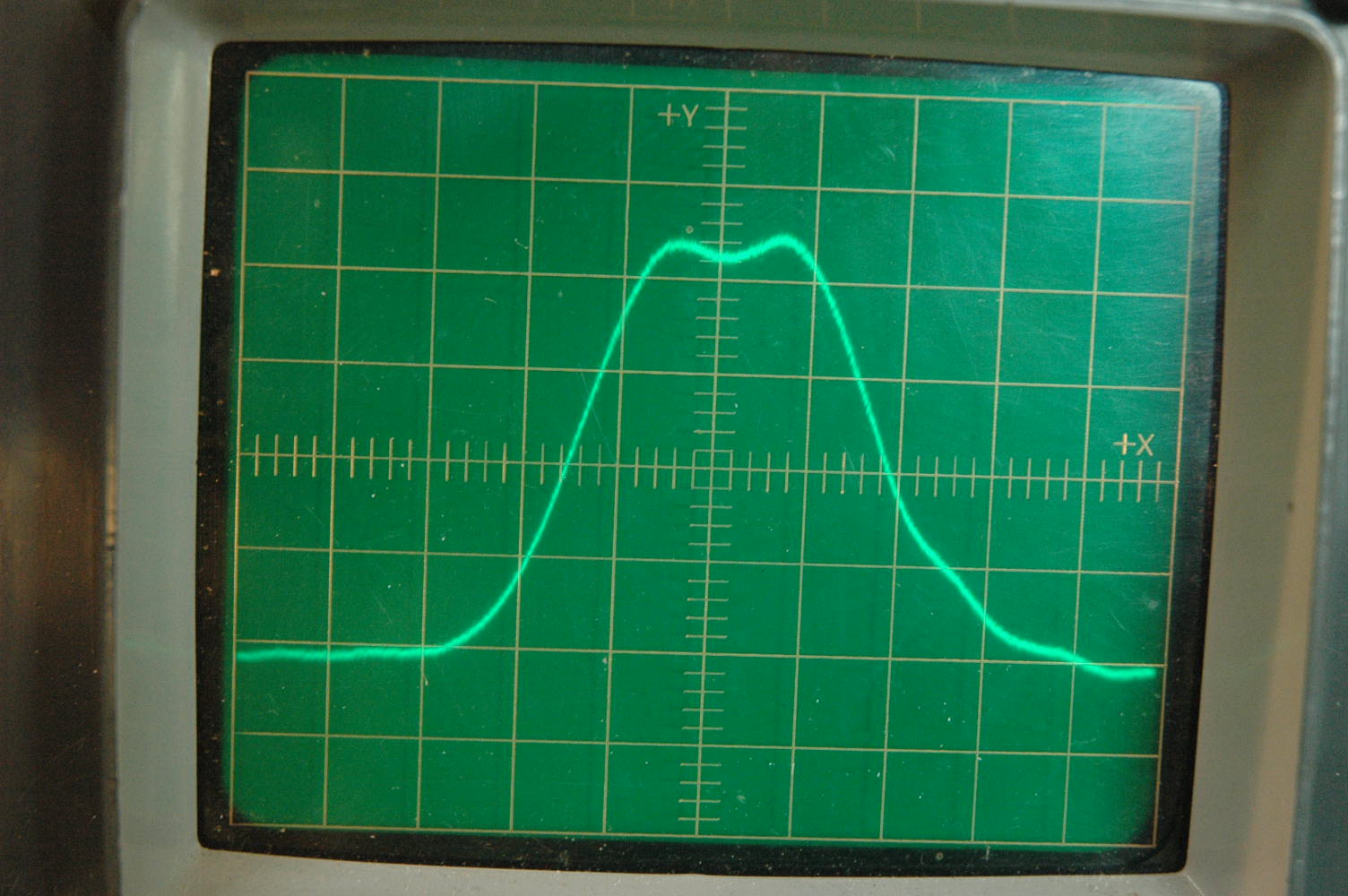

Een plaatje van een 2nS puls. De scoop staat op 1nS/div. De scoop is een PM3410 sampling scoop. Precies zoals het manual voorschrijft.

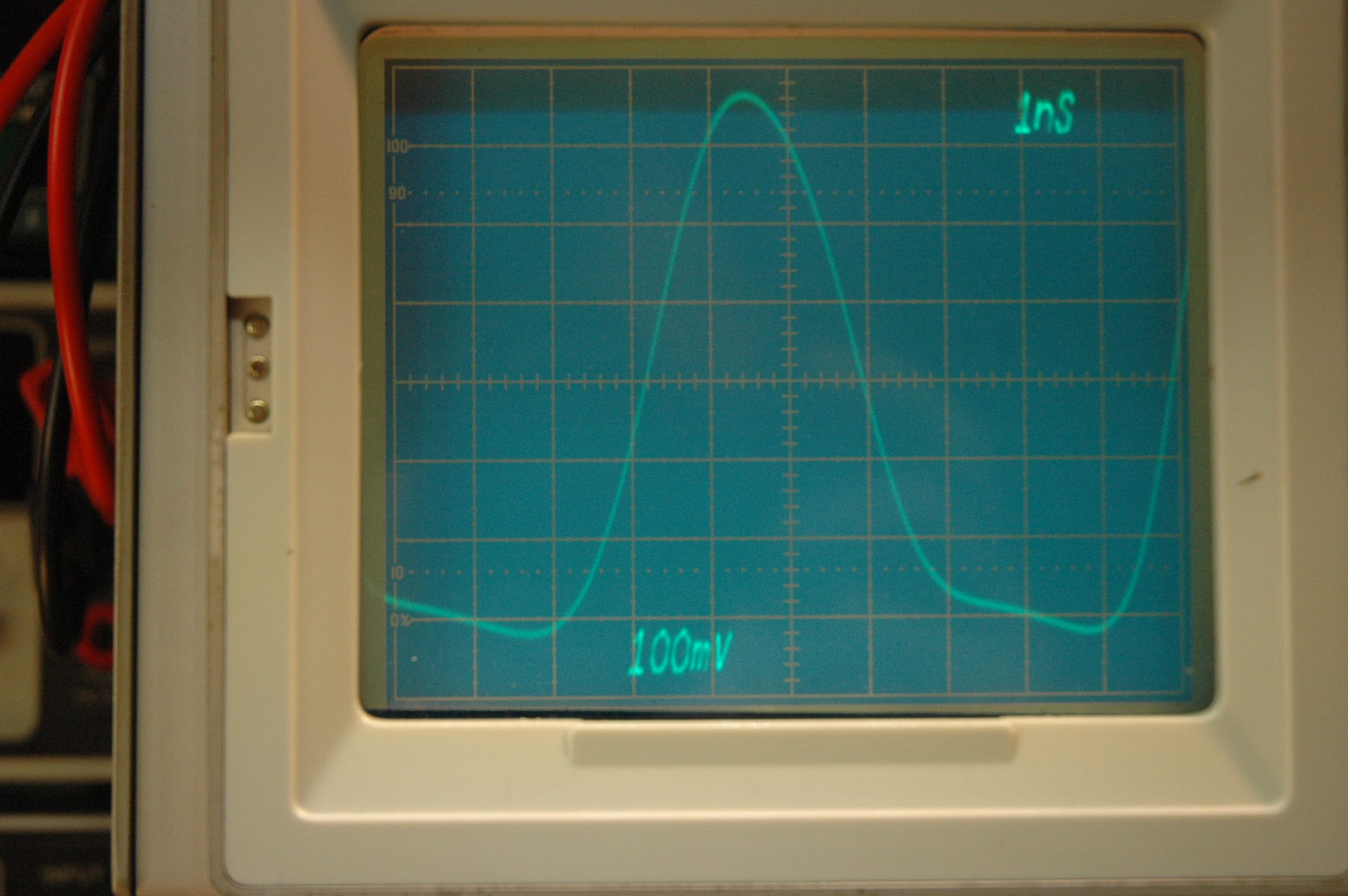

Hier om het verschil te tonen het zelfde signaal op een Tek 7704 met een 350 MHz bandbreedte mbt pulsen en 295 mbt sinusvormige signalen.
