Tektronix 067-0508-00 50 ohm calibration fixture

Van een mede COer kreeg ik op de beurs in Rosmalen als leuke verassing deze Tektronix calibrator.

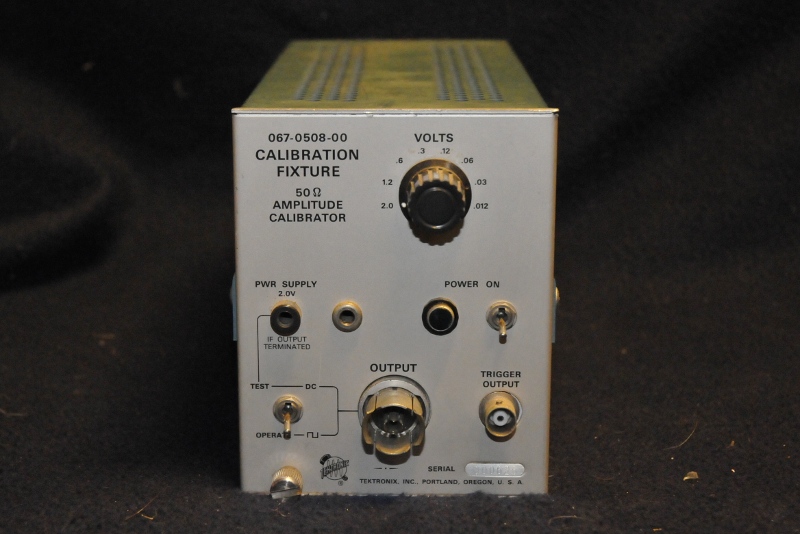

Calibration fixture

Hij heeft voorop een aansluiting voor een multimeter. Met de schakelaar omhoog kun je zo de referentie van 2 V controleren. Ook geeft hij dan 2V op de uitgang in 50 ohm. Hiervoor moet deze wel zijn afgesloten met 50V. De waarde kreeg ik tot op 2,000.0 ( +/- 0,000.02) V stabiel. Hij moet 0,25% zijn en haalt dat nu ruim. Meer dan goed genoeg voor scoop calibratie. Met de schakelaar omlaag krijg je een blokgolf van ongeveer 50KHz. Deze kun je via de standenschakelaar van 12 mV tot 2V verzetten. De weerstanden zijn echte precisie draadgewonden weerstanden.  Er zijn twee calibratie punten bij deze versie. R49 voor grof en een tweede op de keramische steuntjes voor fijn.

Open is er 100% reflectie dus is de uitgang spanning twee keer zo hoog. Aangezien afregelen dus dummyload afhankelijk is heb ik hem met open ingang op 4V gezet. Je wil uiteindelijk bij calibratie 2V in 50 ohm krijgen. Ik heb wel een paar goede RF dummyloads maar aangezien 2V al 80mW geeft en ze nooit precies 50 Ohm zijn door overgangweerstanden is het lastig hem in DC precies goed te krijgen. Vandaar open, als check gaf dat op een 50,1101 ohm dummyload 2,001059V dus met 0,05% ruim binnen de specs.

Gemeten na calibratie:
2V          2,001.059
1,2V        1,199.161
0,6V       0,599.770
0,3V       0,300.089
0,12V     0,120.006
0,06V    0,060.087
0,03V    0,030.021
0,012V  0,012.004

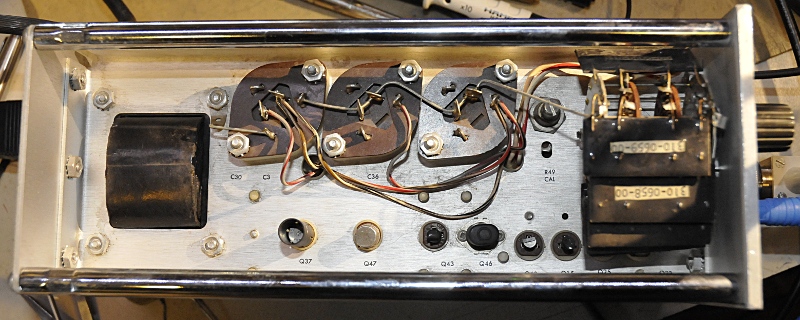

De onderkant

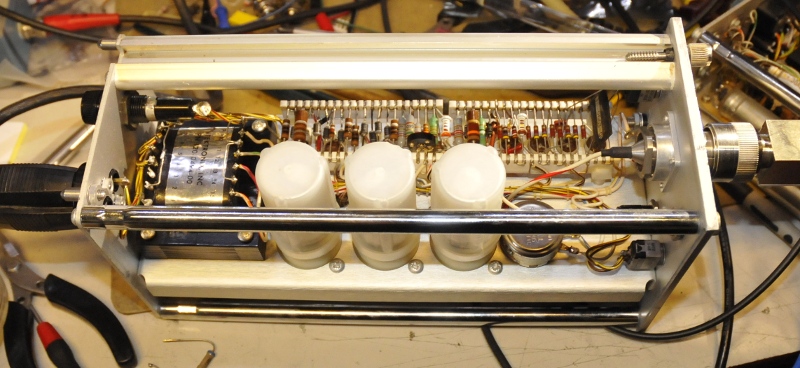

de bovenkant met een van de twee calibratiepotmeters
