General Radio model 602M resistor decade

Deze weerstand decade bank word opgeven voor 0,1%. De draadgewonden weerstanden hebben een heel laag TC. De precieze leeftijd weet ik niet maar hij is waarschijnlijk ergens eind jaren 30 gemaakt. Ik kocht hem in Rosmalen op de beurs zonder kast. Ik was bang dat er wat weerstanden beschadigd zouden kunnen zijn maar niet alleen waren ze goed, ze zitten nog (heel) ruim binnen de specificaties.

GR 602M

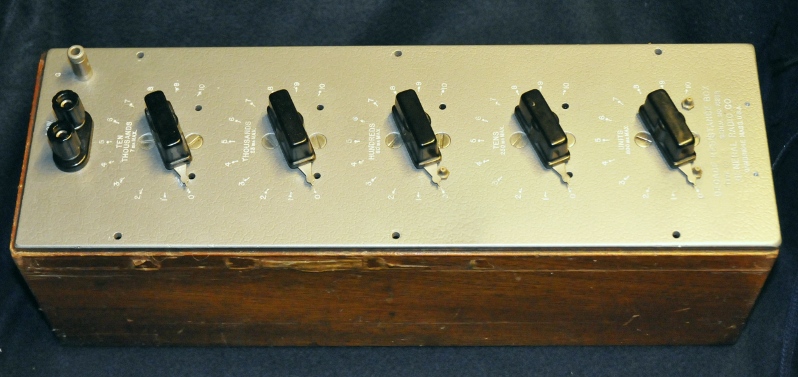

Ik had nog een oud hardhouten kistje liggen wat met een klein beetje aanpassing precies past.

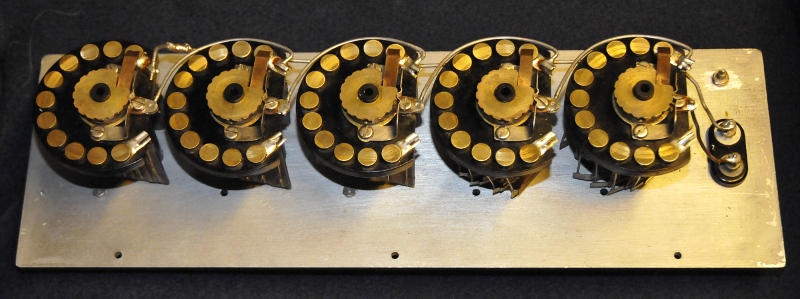

Het binnenwerk bestaat uit schakelaars met een Hoofdletter S. Ze draaien ondanks de massieve bouw soepeltjes.

De schakelaars en weerstanden.

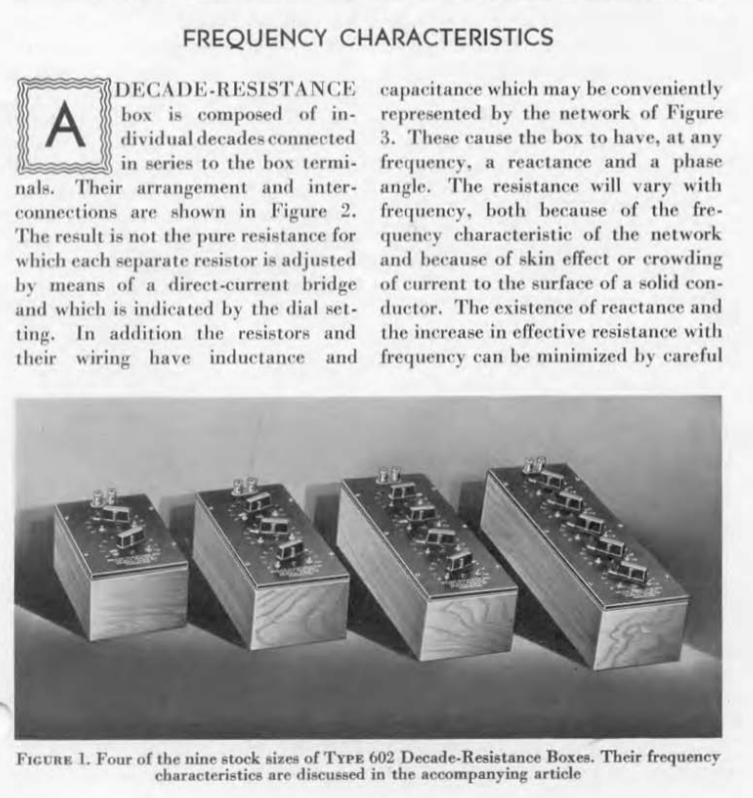

Uit Generator Experimenter febr 1932

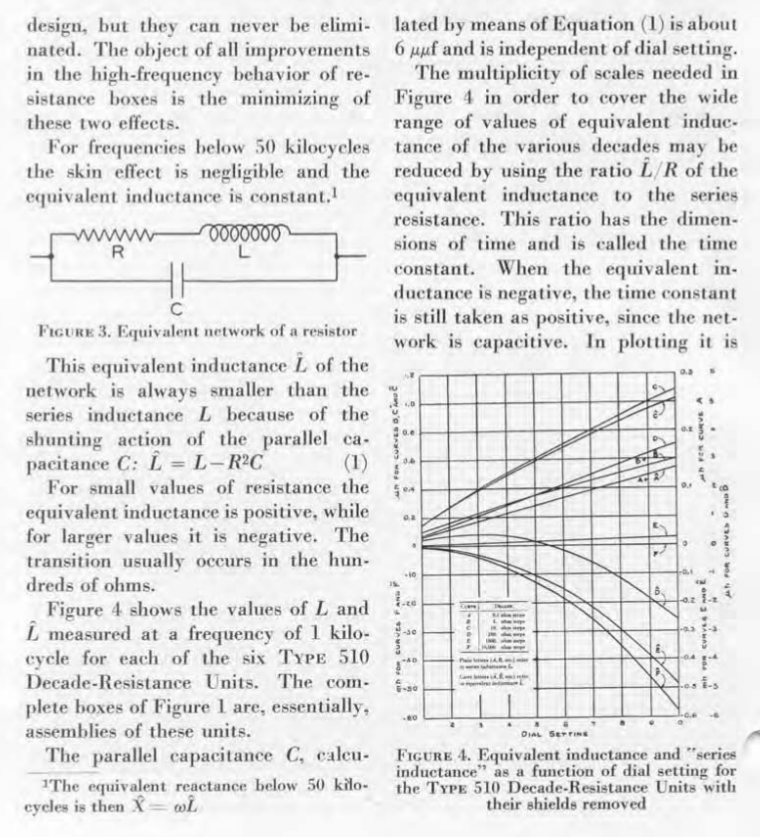

Pag 2

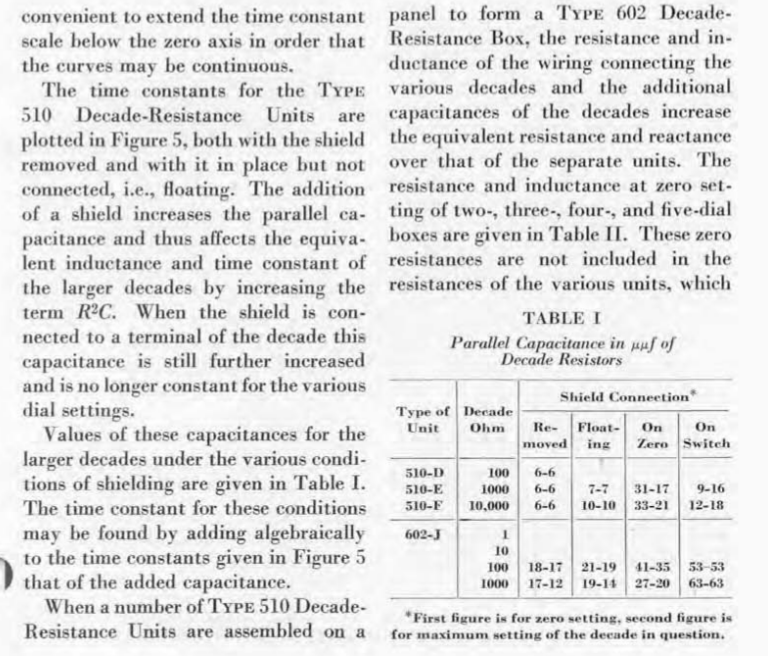

Pag 3

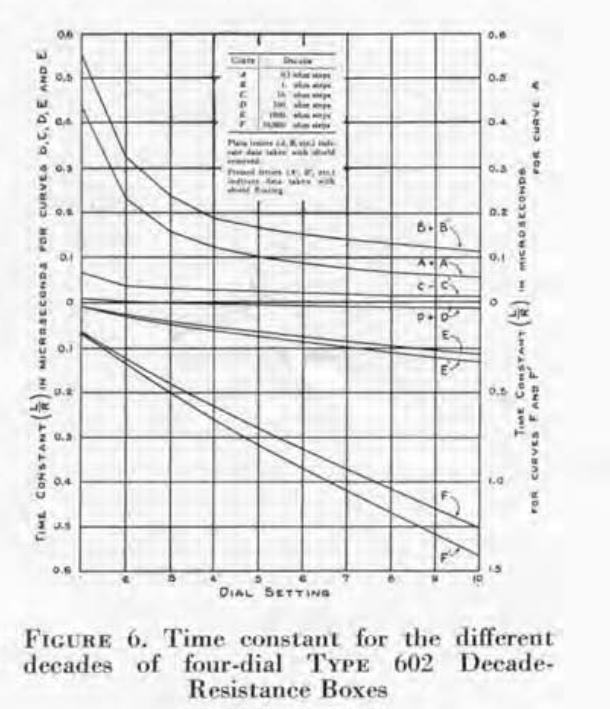

De RC tijdconstante ivm gebruik voor AC
