Philips PM2421 Bench multimeter

PM2421

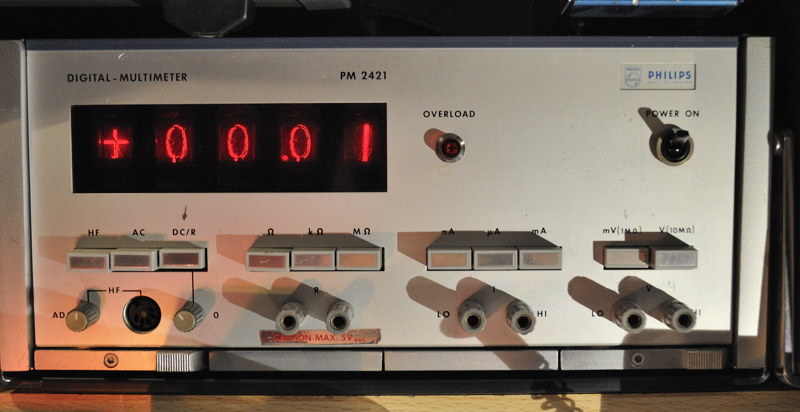

PM2421 multimeter met nixies

Dit juweeltje is het zusje van mijn Philips counter. Hij is helemaal compleet met manual en probeset.:

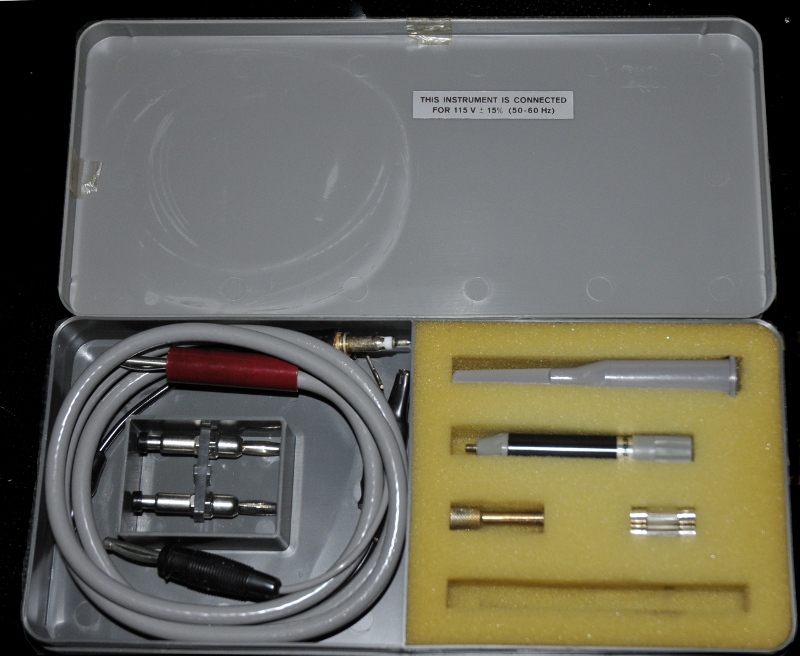

Probe voor PM2412

De meter is nog in perfecte staat. Alle bereiken zitten binnen de toleranties.  De probe set wordt wel in het manual afgebeeld maar niet benoemd. De H-stekker is om componenten te meten. Die kan je er direct in klemmen. Er hoort eigenlijk alleen nog een inbussleuteltje bij.

Als optie was er nog een HF probe PM9203 en T-stuk PM9253. Op de achterkant is een aansluiting met een digitale uitgang optioneel.

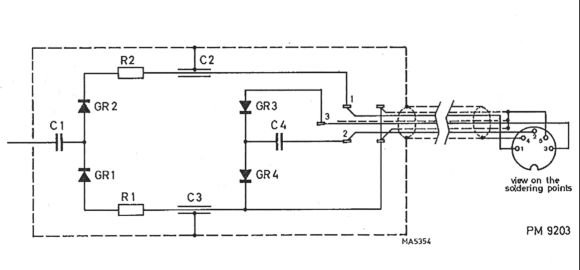

HF probe PM9203

Hij heeft de volgende (binnen hoofd-bereiken ook autorange) functies:

DC Spanning: mV bereiken 19,98mV tot 1998mV full scale, 10uV resolutie het gevoeligste bereik. 1 MOhm ingang max 500 VDC.  19,98V tot 1000V, 10 MOhm ingang max 1000 VDC. 0,1%(fs) van full scale en 0,1%(r) van de aflezing. 80dB AC rejection

DC Stroom: 19,98nA tot 1400mA in diverse bereiken.  Burden voltage 1 mV/mA. 0,3% full scale en 0,2% van de aflezing.

AC Spanning: via bruggelijkrichter maar weergegeven in rms. 19,98 mVrms tot 500 Vrms in diverse bereiken. 10uV resolutie. 1 MOhm/40pF ingang bij mV en 10Mohm/25pF bij V ranges.  max 300Vrms <50Hz, daarboven 30Vrms in de mV stand en 500Vrms in de hoge standen. 20Hz-300KHz: 0,3%fs/0,2%r Daaronder en boven (10Hz tot 1MHz) 1%fs /0,7%r

AC Stroom: 19,98nA tot 1400mA, resolutie 10 pA op zijn best. 0,5%fs/0,5%r burden voltage 1mV/1nA in de nA range en 1mV/mA in de rest. 10Hz tot 100KHz (100-200KHz 1%fs/1%r)

Weerstand: 19,98 full scale tot 1998 MOhm, (bijna 2 Terra ohm). 0,01 ohm als laagste waarde. 0,2%fs/0,2%r. Meetspanning 2 tot 7V

Via een aparte RF probe, de PM9203, kun je 300KHz tot 700MHz meten. Deze heeft een impedantie van 10K-200K/2pF. Met T-connector meet hij tot 1,2GHz.

Meetverloop < 100ppm/C typisch, common mode rejection 120dB, 100mS integrator, 750 mS in autorange voor DC en tot 2S in AC. Hij weegt 7 Kilo.

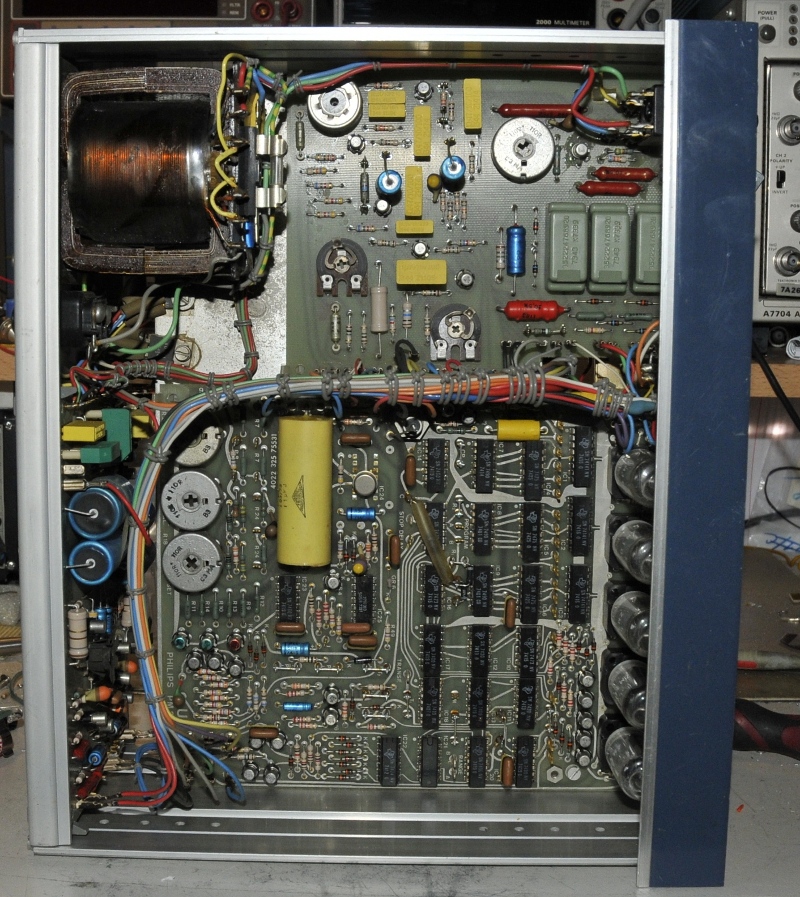

PCB en trafo

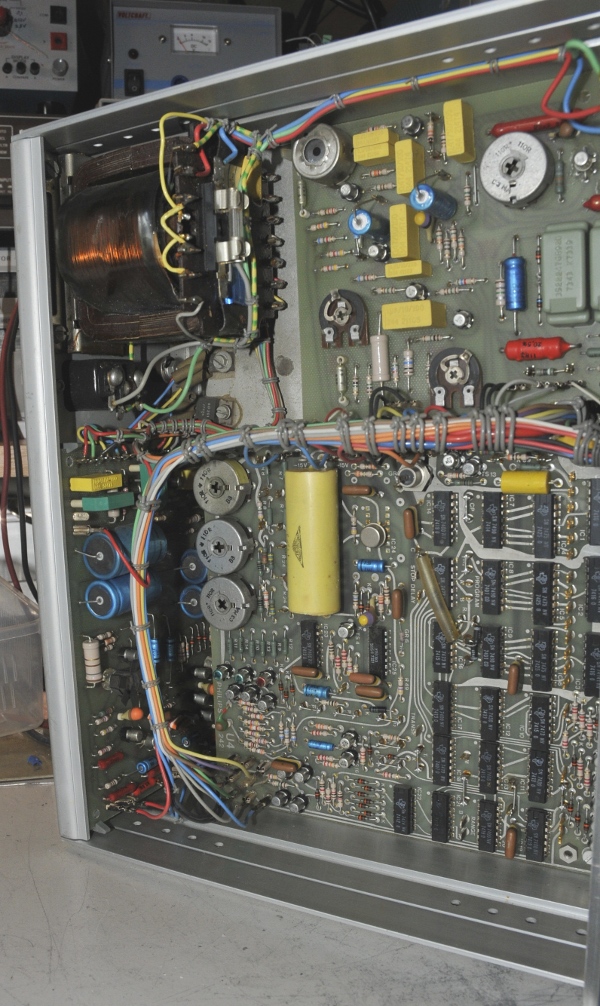

PCB bovenkant

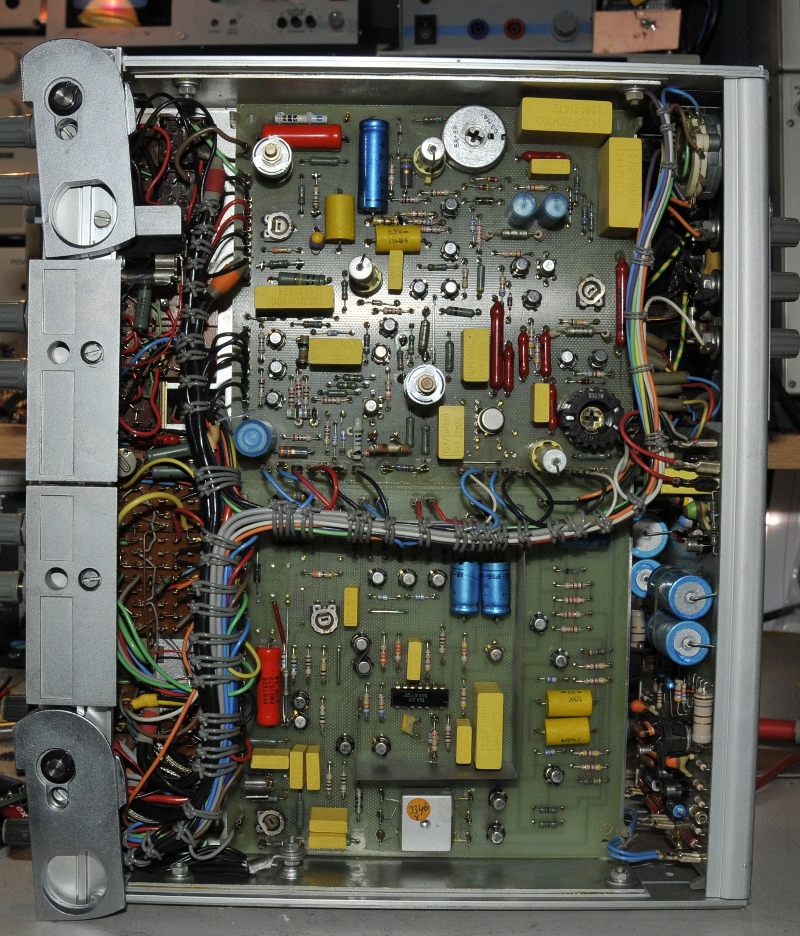

PCB onderkant
