De spoelen zijn over elkaar geschoven. De analyser zat op de beide spoelen. De spoelen zijn niet in de zelfde richting gewikkeld. Deze meting is om te zien hoe ze elkaar beinvloeden.
Beide spoelen krijgen dus het zelfde signaal.
De eerste twee plaatjes zijn van de spoelen zelf om uit te sluiten dat zelfresonanties roet in het eten gooien.
Ook nog wat andere testjes.

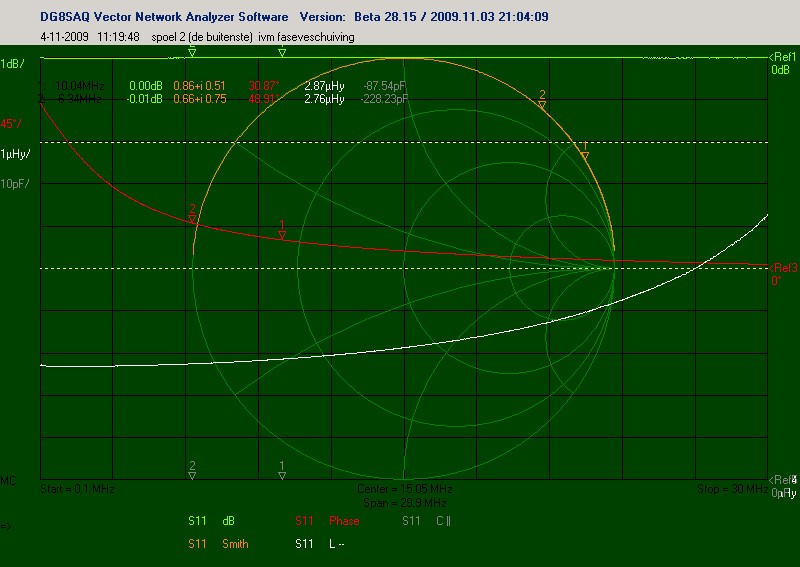

Gemeten op de binnenste spoel en de buitenste kortgesloten,
10MHz 32,69 graden fase, 2,7uH
7,29 MHz 45 graden is 2,63uH
Het zelfde maar de buitenste open:
10MHz 28,51 en 3,12uH
6,34 MHz 45 graden 2,99uH

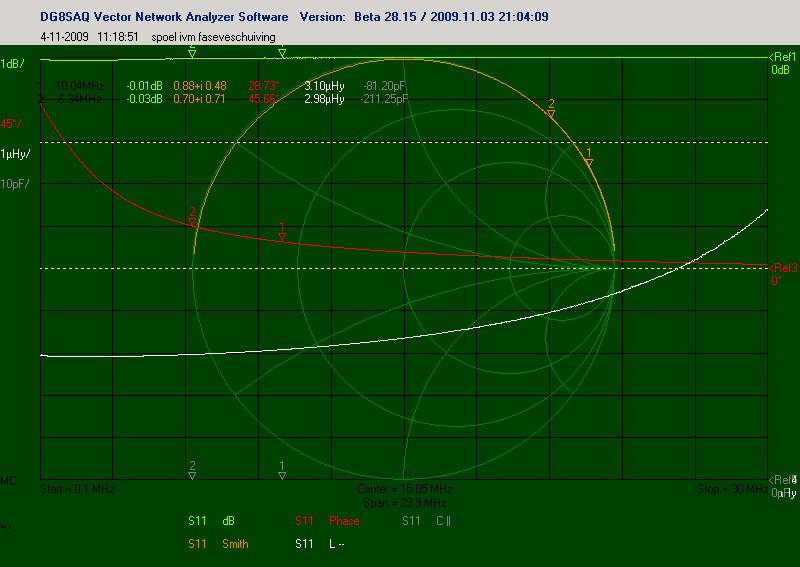

Alleen de binnenspoel zonder de buitenste er omheen::
10MHz 28,72 graden 3,10uH
6,38 MHz 45 graden 2,99 uH
eerste eigen resonantie zit op 35,9MHz.
De spoelen beinvloeden elkaar dus zo als verwacht. Er treedt fase verschuiving en inductie verandering op.
Met de scoop: de fase is bij 500 KHz min of meer gelijk aan 10MHz. Ze zijn in ieder geval 180 graden tov elkaar gedraaid. Bij 10MHz zijn dus in tegenfase, bij 30MHz zijn ze weer in fase. Daartussen in verschuiven ze.

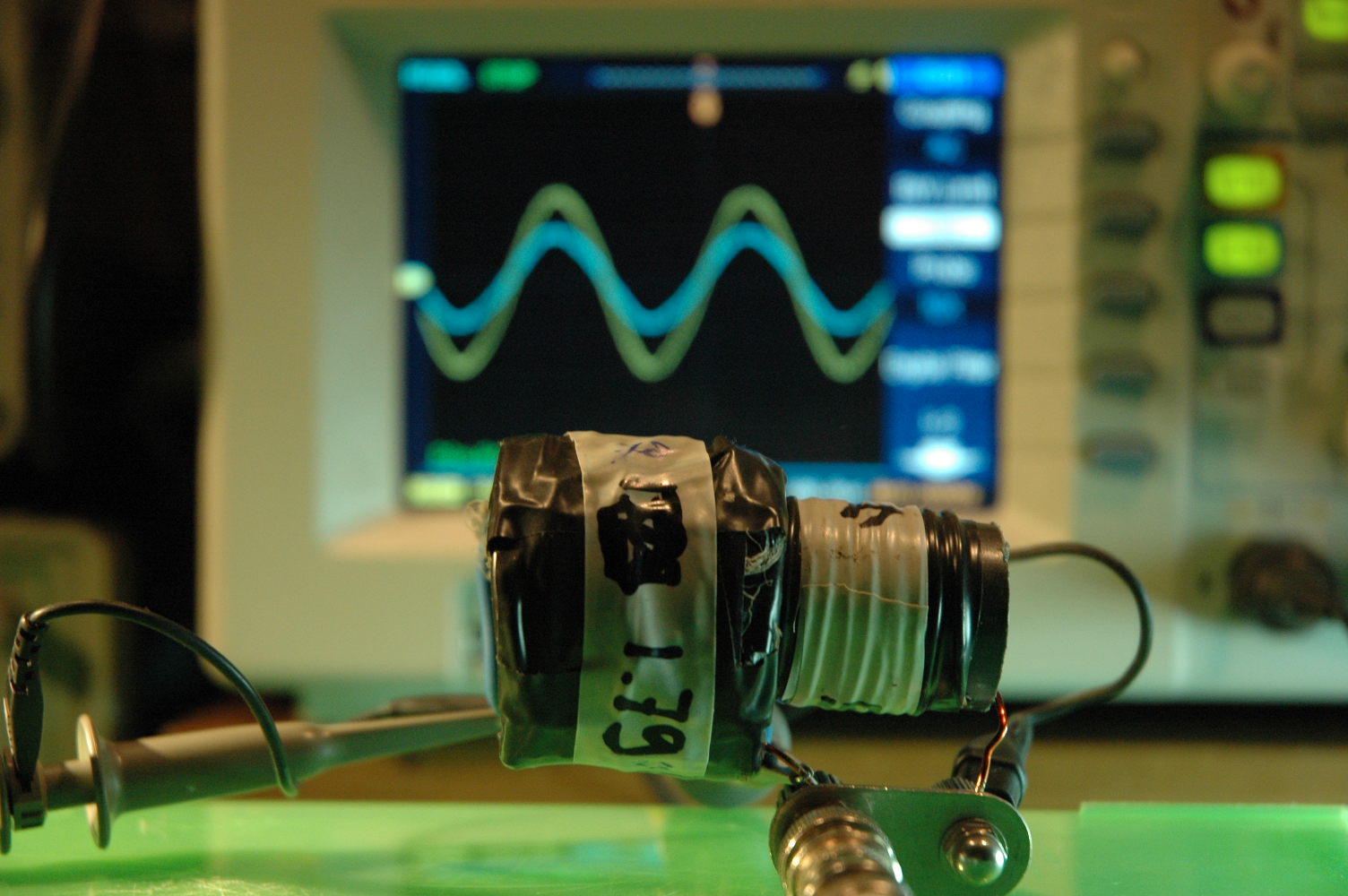

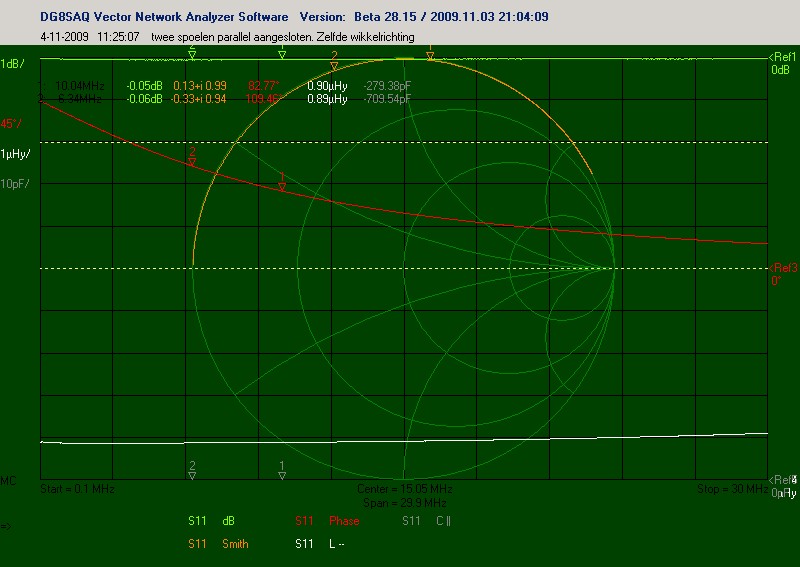

Het derde plaatje heeft ze helemaal parallel staan.

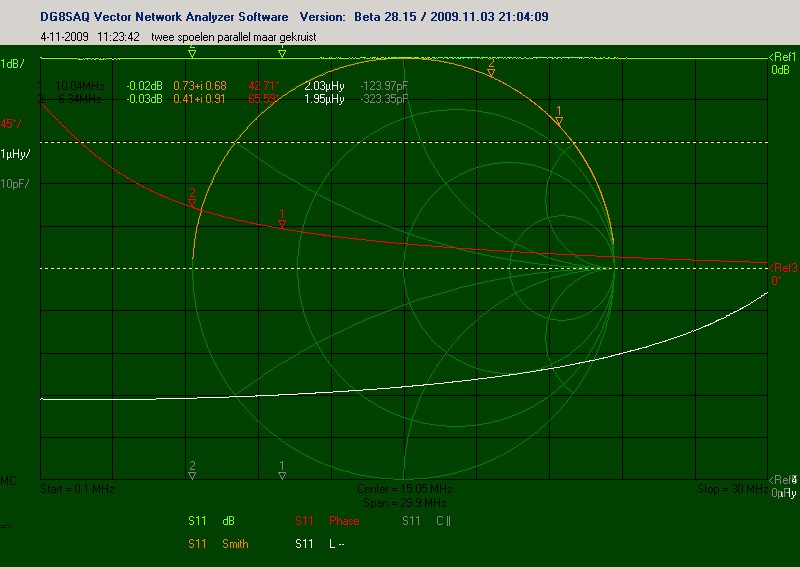

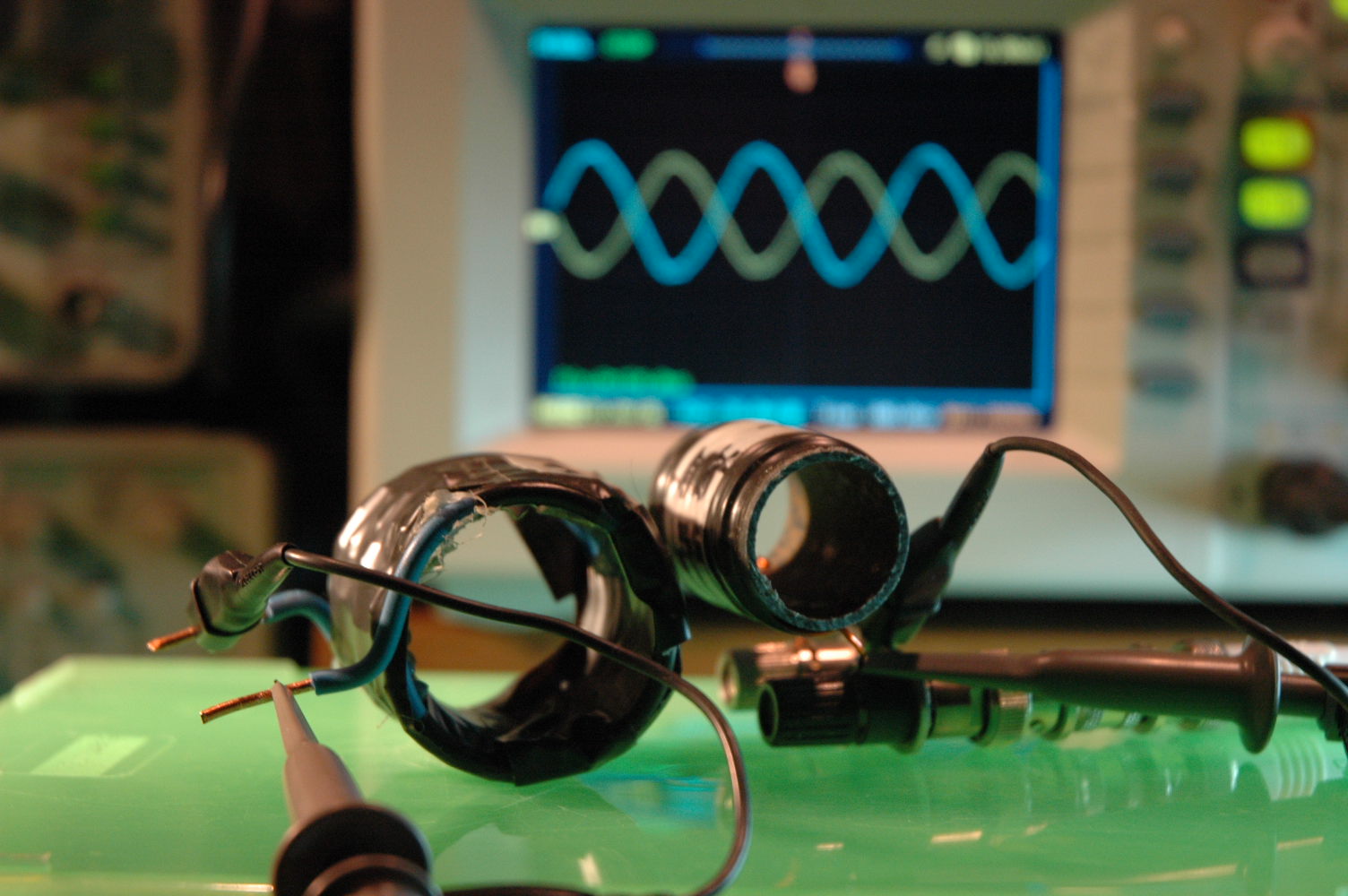

Het vierde plaatje heeft ze “gekruist” aangesloten:

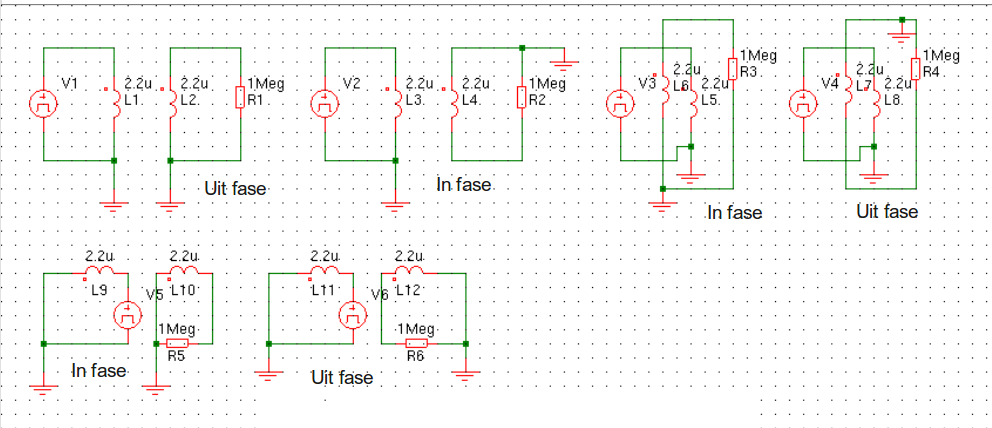

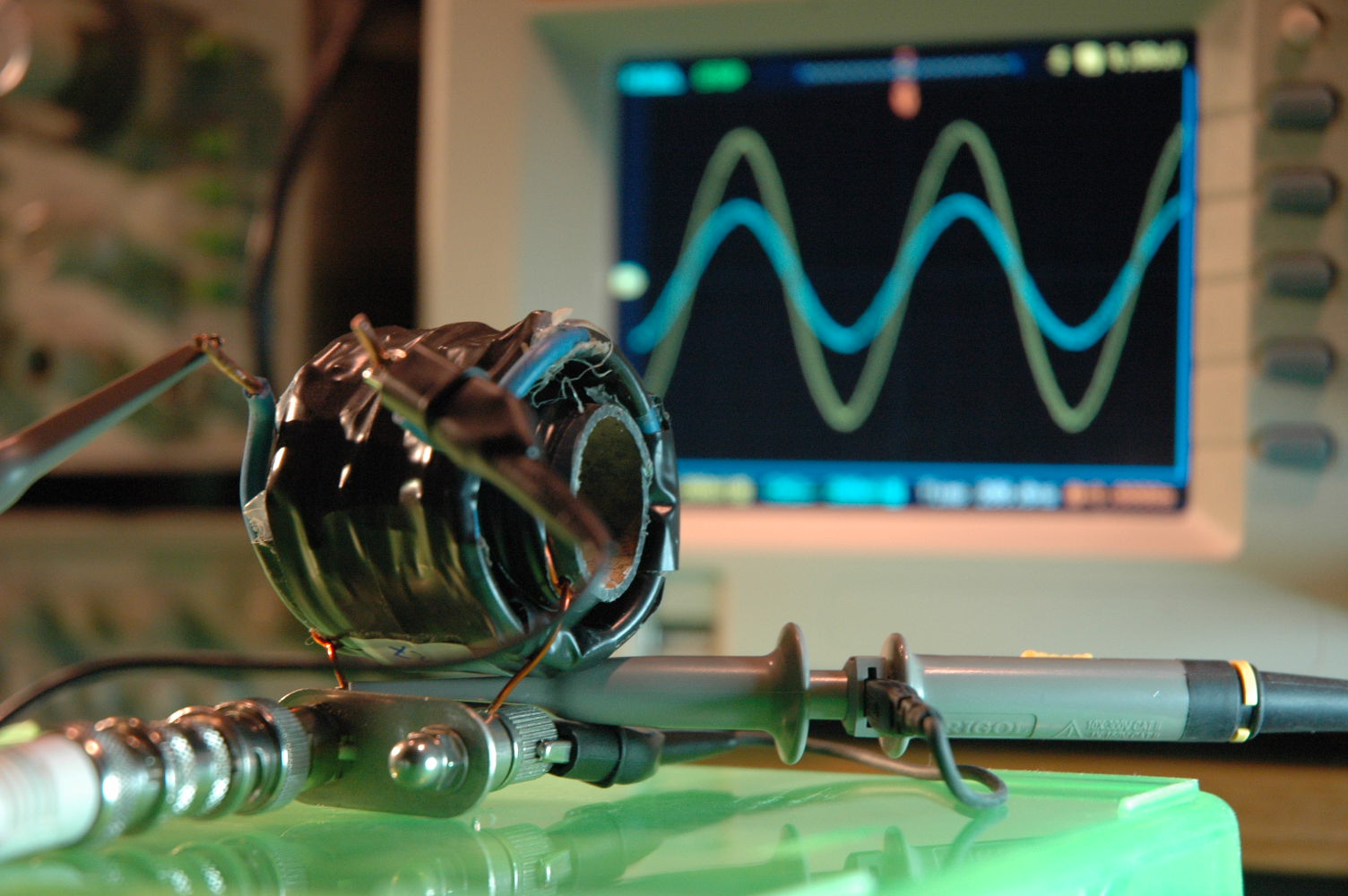

De meetopstelling van de spoelen in elkaar en de scoopbeelden. Als in een situatie de aansluitingen van een probe wordt oimgewisseld veranderd de fase 180 graden:
De configuraties met resultaat:
