Condensators meten zonder LCR

Ook zonder LCR meter kan de de waarde van een condensator bepalen. De meest bekende manier is natuurlijk om er een bekende spoel aan te hangen en dan de resonantie frequentie berekenen maar het kan simpeler. Een condensator heeft een impedantie van 1/(2.pi.f.C)

Als je nu een bekende wisselspanning op zo’n condensator zet kun je de impedantie uitrekenen. Je zet een weerstand van de zelfde waarde in serie met de condensator en dan meet je een Vtt die de open klemspanning gedeeld door √2 is.

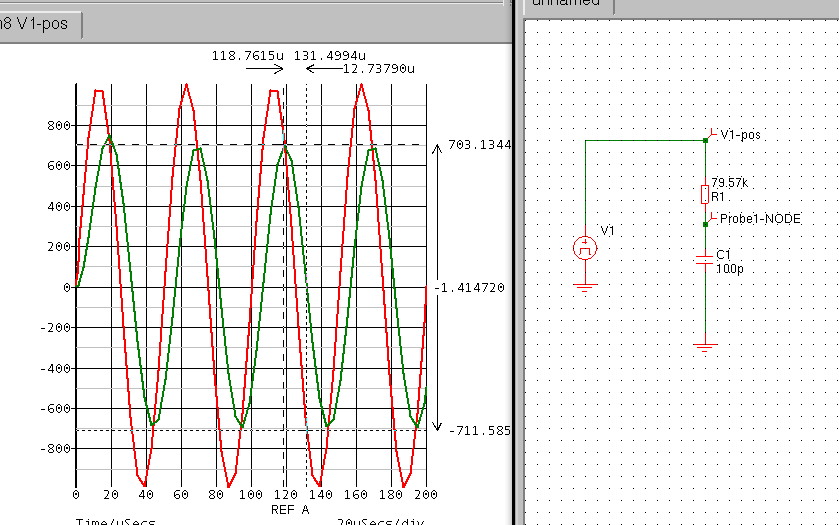

Voorbeeld: 100pF is ongeveer 79,5K bij 20KHz. We zetten 79,5K in serie met een signaal generator op2Vtt dan moeten we op de weerstand 1.41Vtt meten.
